Модули аналогового ввода

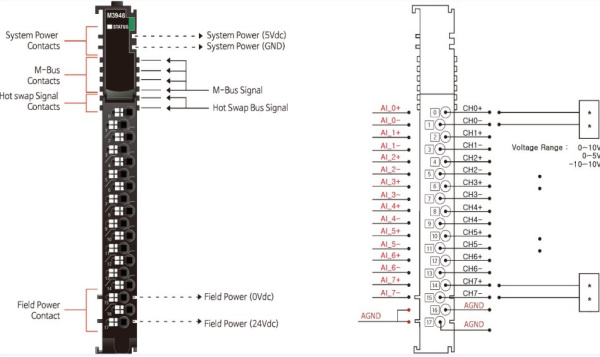

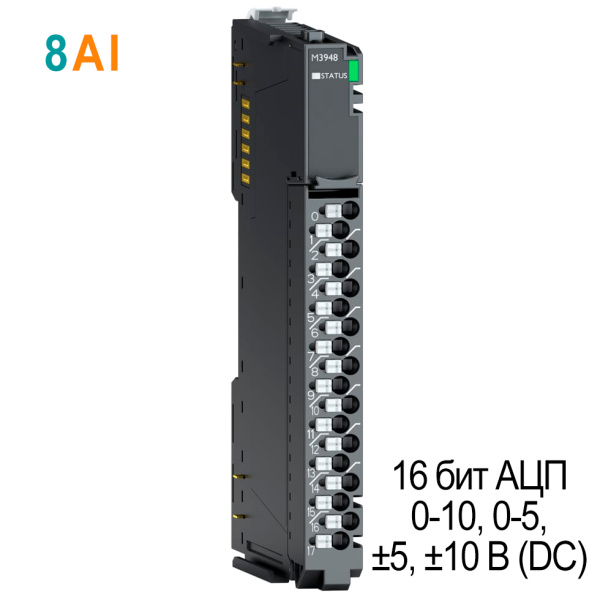

Модуль аналогового ввода M3948 серии M содержит 8 дифференциальных каналов для сигналов 0...10/0...5/±5/±10 В DC с разрешением 16 бит АЦП. Подключение выполняется через RTB 18, погрешность составляет ±0,1% полной шкалы при 25 °C, время преобразования 2,5 мс на все каналы. В системах автоматизации модуль используют для подключения к ПЛК датчиков и преобразователей с унифицированным выходом по напряжению. Поддержка горячей замены позволяет заменить модуль без отключения остальных устройств станции. При подборе учитывают число каналов, диапазон сигнала, разрядность АЦП, схему входов и тип разъема.

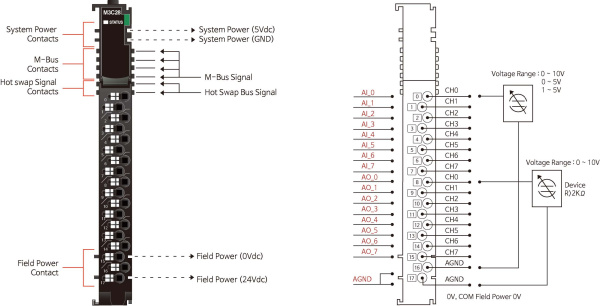

Модуль ввода аналоговых сигналов M3C28 серии M совмещает 8 аналоговых входов 0...10/0...5/1...5 В DC и 8 аналоговых выходов 0...10 В DC. Разрешение АЦП/ЦАП составляет 12 бит, подключение выполняется через RTB 18. Такое исполнение выбирают в компактных узлах, где требуется одновременно принимать сигналы датчиков и формировать аналоговые команды для клапанов, приводов или регуляторов. Один модуль сокращает число позиций станции ввода/вывода и упрощает согласование входных и выходных диапазонов. Горячая замена позволяет заменить модуль без отключения всей станции серии M.

Модуль аналогового ввода M3C48 серии M совмещает 8 аналоговых входов 0...10/0...5/1...5 В DC и 8 аналоговых выходов 0...10 В DC. Разрешение АЦП/ЦАП составляет 14 бит, подключение выполняется через RTB 18. В системах автоматизации модуль используют в компактных узлах, где требуется одновременно принимать сигналы датчиков и формировать аналоговые команды для клапанов, приводов или регуляторов. Один модуль сокращает число позиций станции ввода/вывода и упрощает согласование входных и выходных диапазонов. Горячая замена позволяет заменить модуль без отключения всей станции серии M.

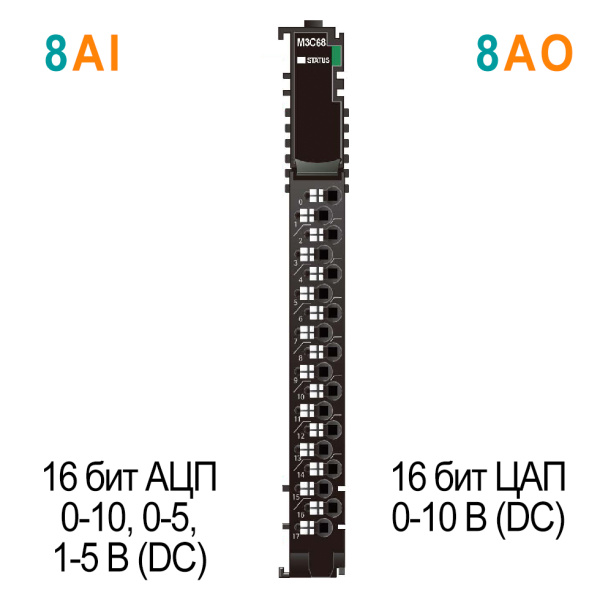

Модуль ввода аналоговых сигналов M3C68 серии M совмещает 8 аналоговых входов 0...10/0...5/1...5 В DC и 8 аналоговых выходов 0...10 В DC. Разрешение АЦП/ЦАП составляет 16 бит, подключение выполняется через RTB 18. Модуль подходит в компактных узлах, где требуется одновременно принимать сигналы датчиков и формировать аналоговые команды для клапанов, приводов или регуляторов. Один модуль сокращает число позиций станции ввода/вывода и упрощает согласование входных и выходных диапазонов. Горячая замена позволяет заменить модуль без отключения всей станции серии M.

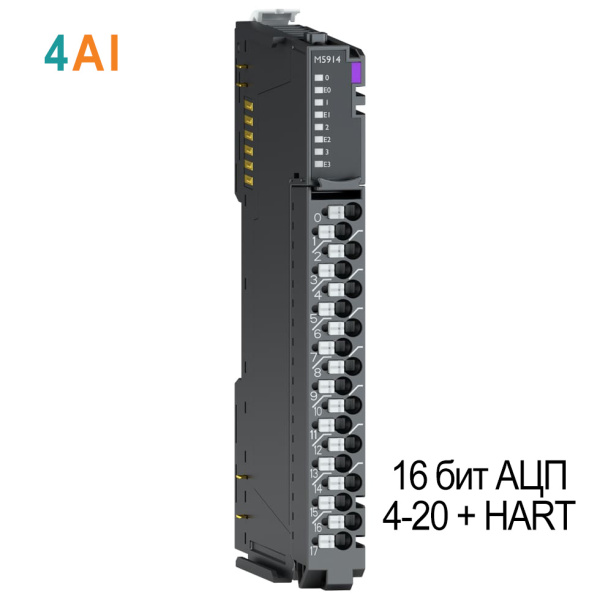

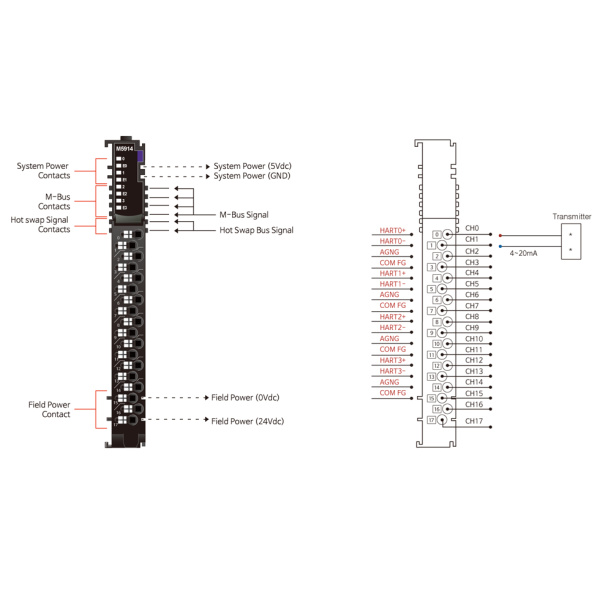

Модуль аналогового ввода M5914 серии M имеет 4 токовых канала 4...20 мА с поддержкой HART и АЦП 16 бит. Модуль получает измеренное значение и цифровые диагностические данные HART-устройства, подключение выполняется через RTB 18. Модель применяют для интеллектуальных датчиков давления, расхода, уровня и температуры, работающих по 4...20 мА с HART. Помимо основного измерения ПЛК получает диагностическую и параметрическую информацию без отдельной линии связи. Горячая замена позволяет заменить модуль без отключения всей станции серии M.

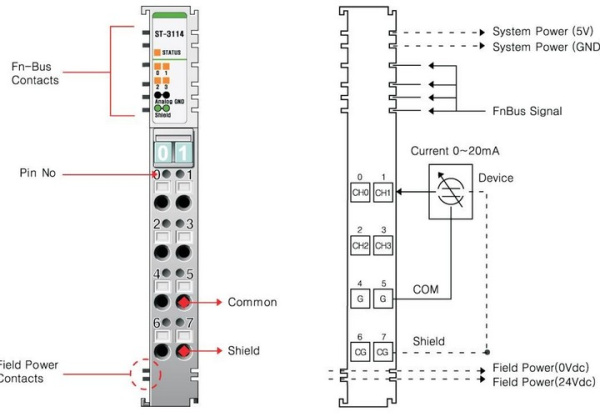

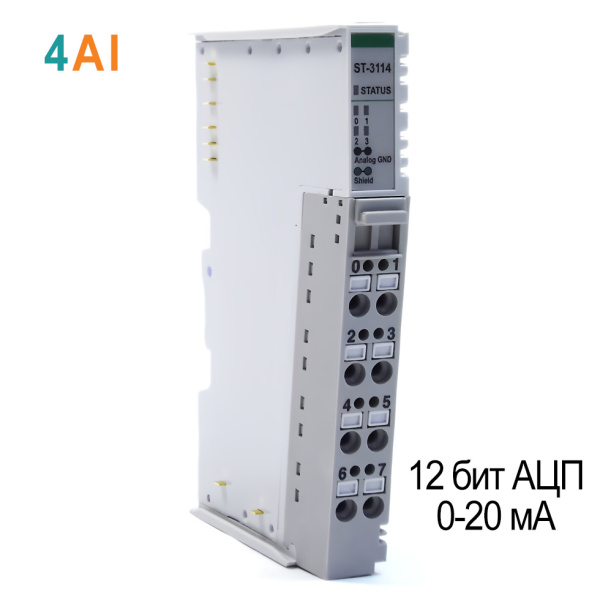

Модуль ввода аналоговых сигналов ST-3114 серии S содержит 4 несимметричных токовых канала для сигналов 0...20 мА. Разрешение АЦП составляет 12 бит, Подключение полевых цепей выполняется через RTB 8. Такое исполнение выбирают для подключения к ПЛК преобразователей давления, расхода, уровня и других датчиков с унифицированным токовым выходом. При подборе важны число каналов, диапазон сигнала, разрешение АЦП, схема входов и тип разъема. Серия S снята с производства, CREVIS в России поддерживает установленное оборудование и помогает подобрать замену.

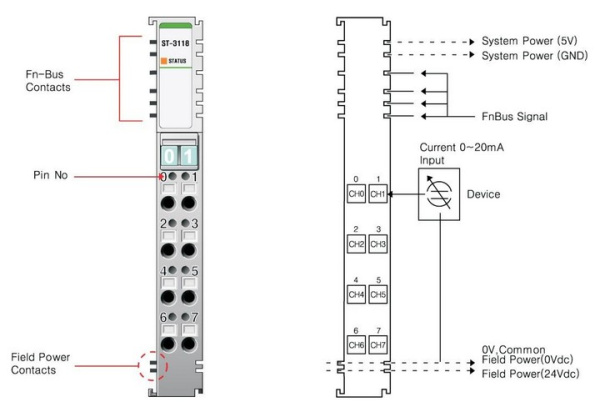

Модуль аналогового ввода ST-3118 серии S содержит 8 несимметричных токовых каналов для сигналов 0...20 мА. Разрешение АЦП составляет 12 бит, Подключение полевых цепей выполняется через RTB 8. В системах автоматизации модуль используют для подключения к ПЛК преобразователей давления, расхода, уровня и других датчиков с унифицированным токовым выходом. При подборе важны число каналов, диапазон сигнала, разрешение АЦП, схема входов и тип разъема. Серия S снята с производства, CREVIS в России поддерживает установленное оборудование и помогает подобрать замену.

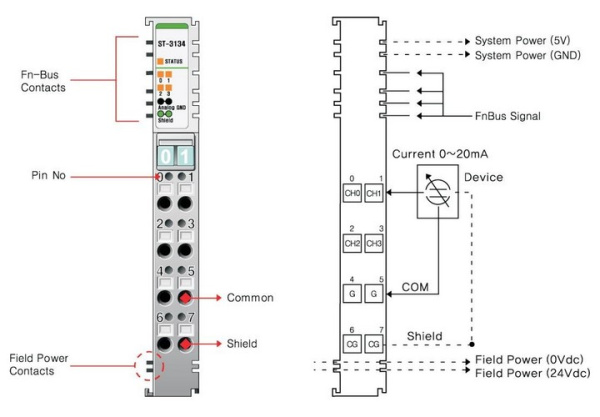

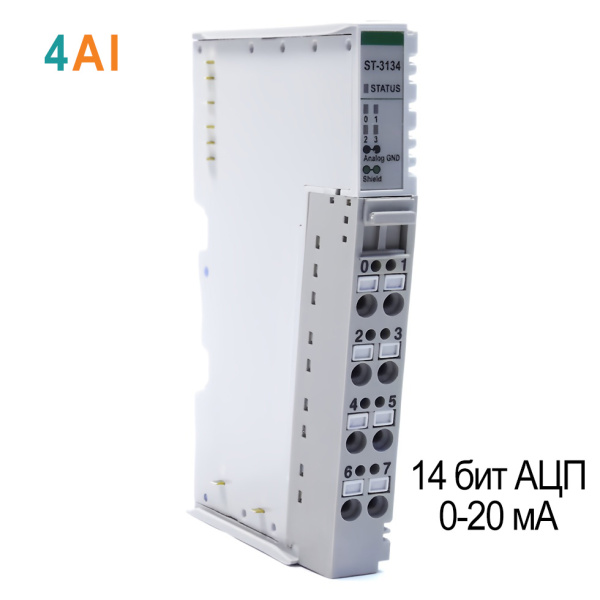

Модуль ввода аналоговых сигналов ST-3134 серии S содержит 4 несимметричных токовых канала для сигналов 0...20 мА. Разрешение АЦП составляет 14 бит, Подключение полевых цепей выполняется через RTB 8. Модуль подходит для подключения к ПЛК преобразователей давления, расхода, уровня и других датчиков с унифицированным токовым выходом. При подборе важны число каналов, диапазон сигнала, разрешение АЦП, схема входов и тип разъема. Серия S снята с производства, CREVIS в России поддерживает установленное оборудование и помогает подобрать замену.

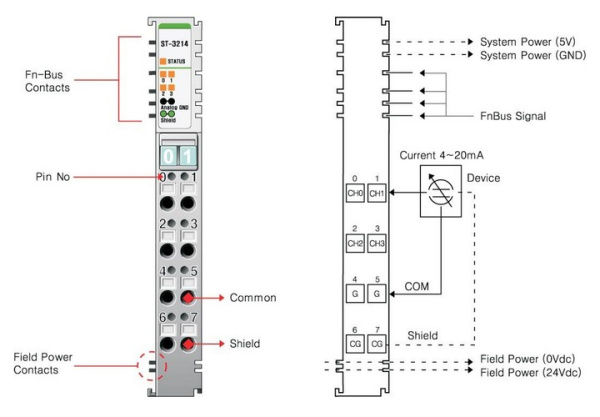

Модуль аналогового ввода ST-3214 серии S содержит 4 несимметричных токовых канала для сигналов 4...20 мА. Разрешение АЦП составляет 12 бит, Подключение полевых цепей выполняется через RTB 8. Модель применяют для подключения к ПЛК преобразователей давления, расхода, уровня и других датчиков с унифицированным токовым выходом. При подборе важны число каналов, диапазон сигнала, разрешение АЦП, схема входов и тип разъема. Серия S снята с производства, CREVIS в России поддерживает установленное оборудование и помогает подобрать замену.

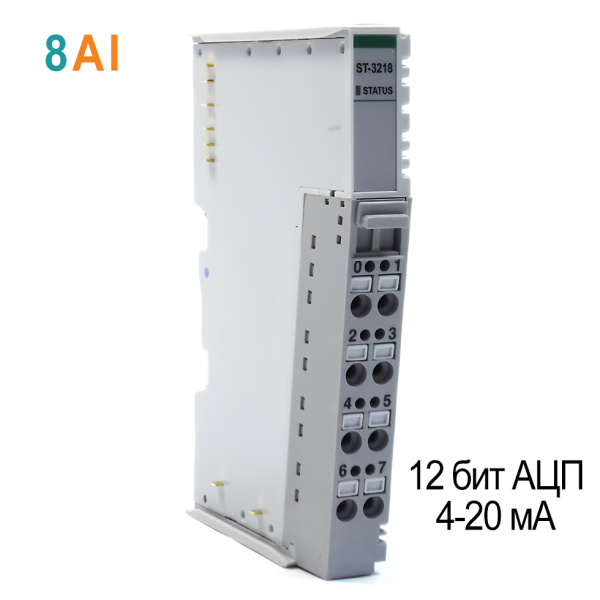

Модуль ввода аналоговых сигналов ST-3218 серии S содержит 8 несимметричных токовых каналов для сигналов 4...20 мА. Разрешение АЦП составляет 12 бит, Подключение полевых цепей выполняется через RTB 8. Такое исполнение выбирают для подключения к ПЛК преобразователей давления, расхода, уровня и других датчиков с унифицированным токовым выходом. При подборе важны число каналов, диапазон сигнала, разрешение АЦП, схема входов и тип разъема. Серия S снята с производства, CREVIS в России поддерживает установленное оборудование и помогает подобрать замену.

Модуль аналогового ввода ST-3234 серии S содержит 4 несимметричных токовых канала для сигналов 4...20 мА. Разрешение АЦП составляет 14 бит, Подключение полевых цепей выполняется через RTB 8. В системах автоматизации модуль используют для подключения к ПЛК преобразователей давления, расхода, уровня и других датчиков с унифицированным токовым выходом. При подборе важны число каналов, диапазон сигнала, разрешение АЦП, схема входов и тип разъема. Серия S снята с производства, CREVIS в России поддерживает установленное оборудование и помогает подобрать замену.

Модуль ввода аналоговых сигналов ST-3274 серии S содержит 4 несимметричных токовых канала для сигналов 4...20 мА. Разрешение АЦП составляет 12 бит, Подключение полевых цепей выполняется через 3M Mini-Clamp. Модуль подходит для подключения к ПЛК преобразователей давления, расхода, уровня и других датчиков с унифицированным токовым выходом. При подборе важны число каналов, диапазон сигнала, разрешение АЦП, схема входов и тип разъема. Серия S снята с производства, CREVIS в России поддерживает установленное оборудование и помогает подобрать замену.

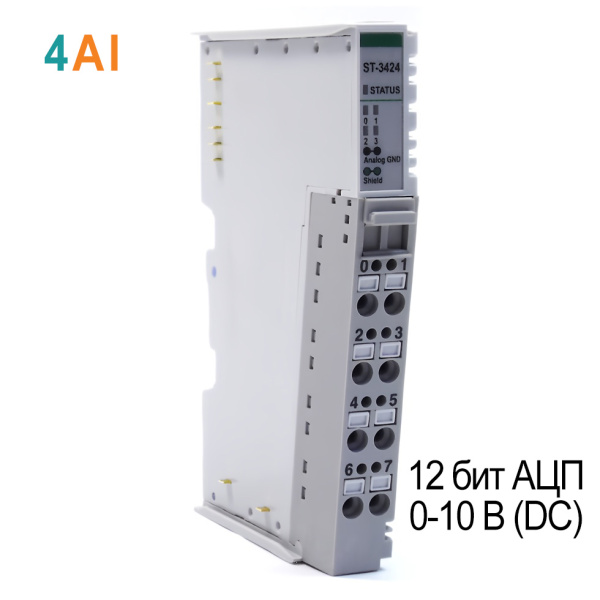

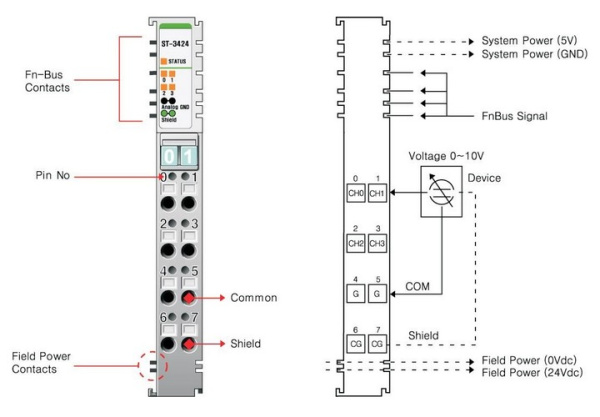

Модуль аналогового ввода ST-3424 серии S преобразует сигналы напряжения 0...10 В DC через 4 канала с несимметричным подключением. Разрешение АЦП составляет 12 бит, Подключение полевых цепей выполняется через RTB 8. Модель применяют для ввода сигналов датчиков положения, измерительных преобразователей, анализаторов и другого оборудования с выходом по напряжению. При выборе сверяют диапазон, несимметричное или дифференциальное подключение, разрешение и разъем. Серия S снята с производства, CREVIS в России поддерживает установленное оборудование и помогает подобрать замену.

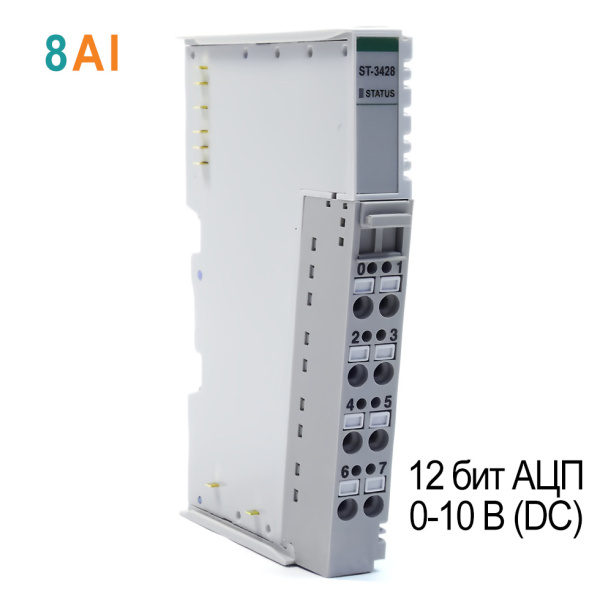

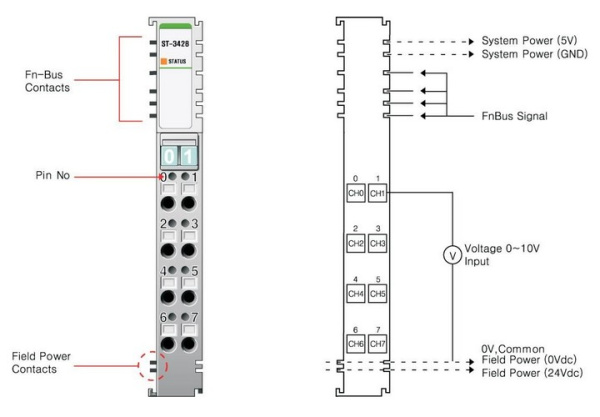

Модуль ввода аналоговых сигналов ST-3428 серии S преобразует сигналы напряжения 0...10 В DC через 8 каналов с несимметричным подключением. Разрешение АЦП составляет 12 бит, Подключение полевых цепей выполняется через RTB 8. Такое исполнение выбирают для ввода сигналов датчиков положения, измерительных преобразователей, анализаторов и другого оборудования с выходом по напряжению. При выборе сверяют диапазон, несимметричное или дифференциальное подключение, разрешение и разъем. Серия S снята с производства, CREVIS в России поддерживает установленное оборудование и помогает подобрать замену.

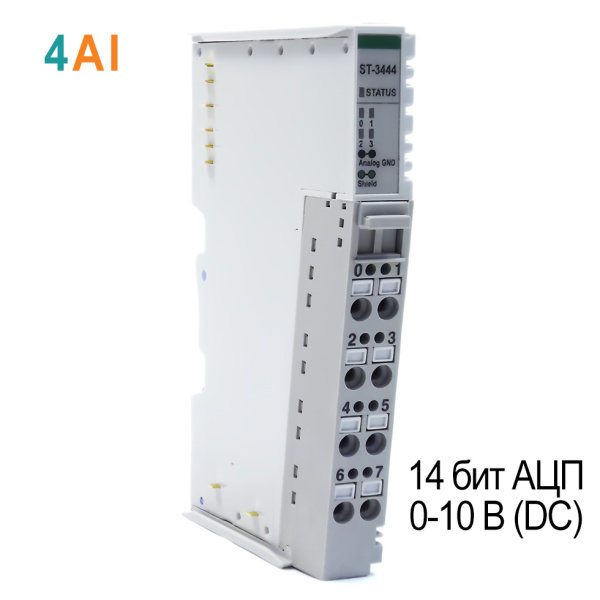

Модуль аналогового ввода ST-3444 серии S преобразует сигналы напряжения 0...10 В DC через 4 канала с несимметричным подключением. Разрешение АЦП составляет 14 бит, Подключение полевых цепей выполняется через RTB 8. В системах автоматизации модуль используют для ввода сигналов датчиков положения, измерительных преобразователей, анализаторов и другого оборудования с выходом по напряжению. При выборе сверяют диапазон, несимметричное или дифференциальное подключение, разрешение и разъем. Серия S снята с производства, CREVIS в России поддерживает установленное оборудование и помогает подобрать замену.

Модуль ввода аналоговых сигналов ST-3474 серии S преобразует сигналы напряжения 0...10 В DC через 4 канала с несимметричным подключением. Разрешение АЦП составляет 12 бит, Подключение полевых цепей выполняется через 3M Mini-Clamp. Модуль подходит для ввода сигналов датчиков положения, измерительных преобразователей, анализаторов и другого оборудования с выходом по напряжению. При выборе сверяют диапазон, несимметричное или дифференциальное подключение, разрешение и разъем. Серия S снята с производства, CREVIS в России поддерживает установленное оборудование и помогает подобрать замену.

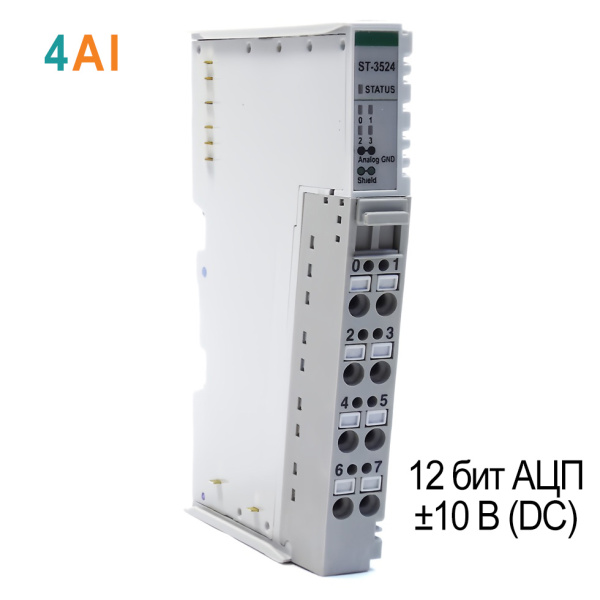

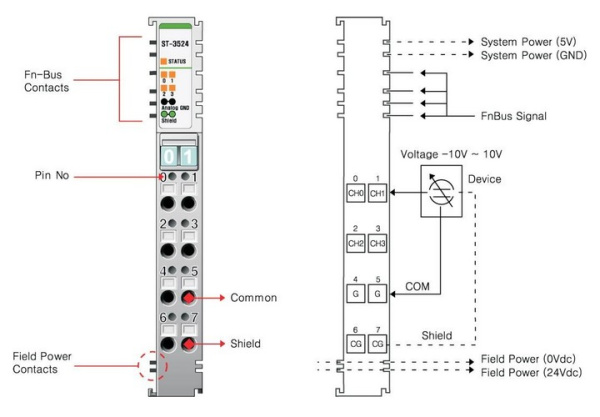

Модуль аналогового ввода ST-3524 серии S преобразует сигналы напряжения ±10 В DC через 4 канала с несимметричным подключением. Разрешение АЦП составляет 12 бит, Подключение полевых цепей выполняется через RTB 8. Модель применяют для ввода сигналов датчиков положения, измерительных преобразователей, анализаторов и другого оборудования с выходом по напряжению. При выборе сверяют диапазон, несимметричное или дифференциальное подключение, разрешение и разъем. Серия S снята с производства, CREVIS в России поддерживает установленное оборудование и помогает подобрать замену.

Модуль ввода аналоговых сигналов ST-3544 серии S преобразует сигналы напряжения ±10 В DC через 4 канала с несимметричным подключением. Разрешение АЦП составляет 14 бит, Подключение полевых цепей выполняется через RTB 8. Такое исполнение выбирают для ввода сигналов датчиков положения, измерительных преобразователей, анализаторов и другого оборудования с выходом по напряжению. При выборе сверяют диапазон, несимметричное или дифференциальное подключение, разрешение и разъем. Серия S снята с производства, CREVIS в России поддерживает установленное оборудование и помогает подобрать замену.

Модуль аналогового ввода ST-3624 серии S преобразует сигналы напряжения 0...5 В DC через 4 канала с несимметричным подключением. Разрешение АЦП составляет 12 бит, Подключение полевых цепей выполняется через RTB 8. В системах автоматизации модуль используют для ввода сигналов датчиков положения, измерительных преобразователей, анализаторов и другого оборудования с выходом по напряжению. При выборе сверяют диапазон, несимметричное или дифференциальное подключение, разрешение и разъем. Серия S снята с производства, CREVIS в России поддерживает установленное оборудование и помогает подобрать замену.

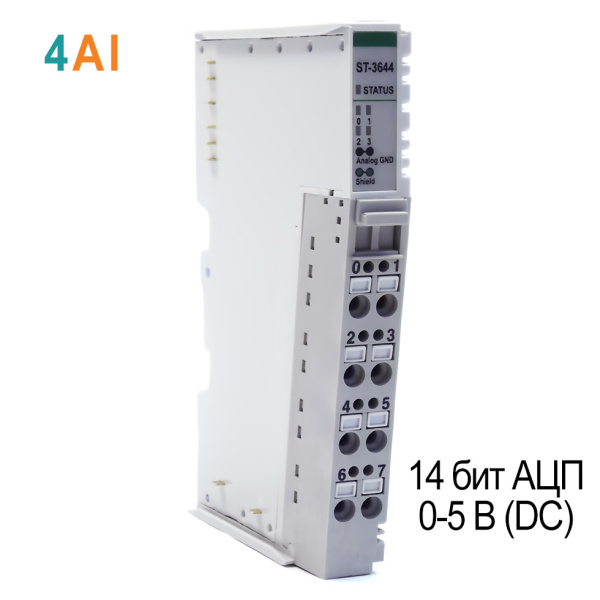

Модуль ввода аналоговых сигналов ST-3644 серии S преобразует сигналы напряжения 0...5 В DC через 4 канала с несимметричным подключением. Разрешение АЦП составляет 14 бит, Подключение полевых цепей выполняется через RTB 8. Модуль подходит для ввода сигналов датчиков положения, измерительных преобразователей, анализаторов и другого оборудования с выходом по напряжению. При выборе сверяют диапазон, несимметричное или дифференциальное подключение, разрешение и разъем. Серия S снята с производства, CREVIS в России поддерживает установленное оборудование и помогает подобрать замену.
