Артикул:
GT-3118

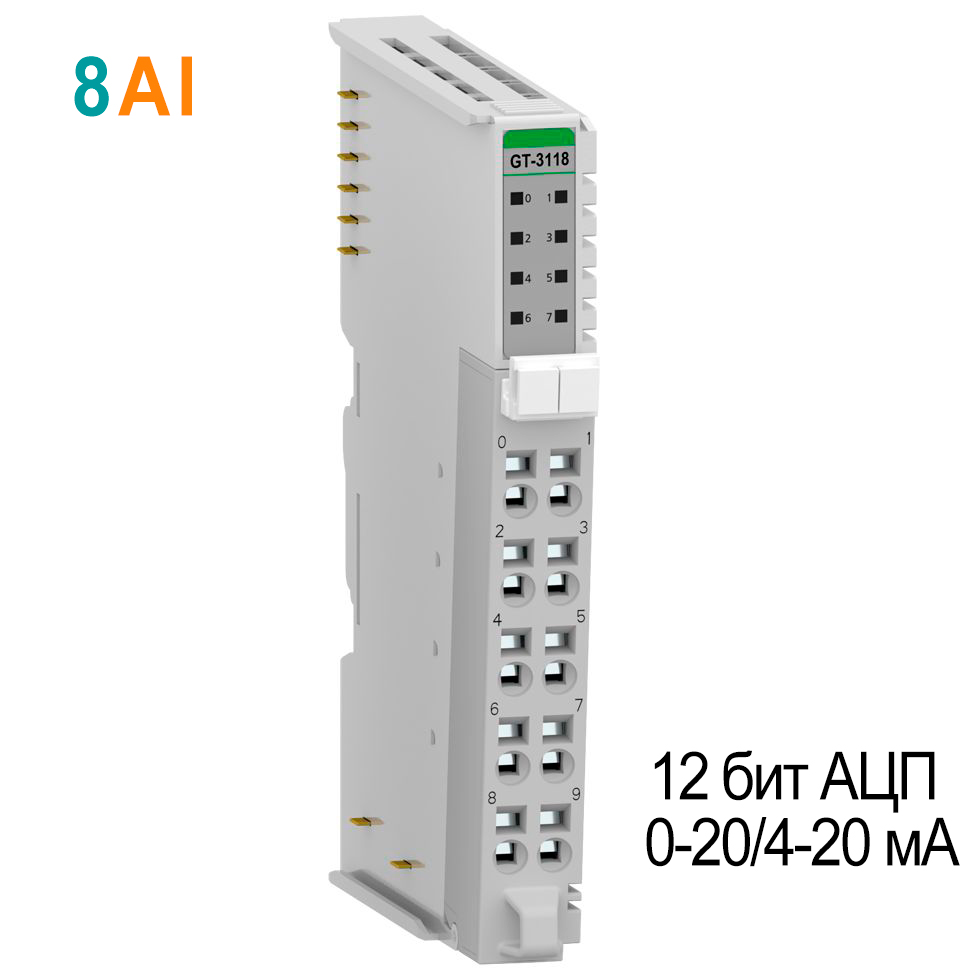

Модуль аналогового ввода GT-3118 серии G содержит 8 несимметричных каналов для сигналов 0...20/4...20 мА с разрешением 12 бит АЦП. Подключение выполняется через RTB 10, погрешность составляет ±0,1% полной шкалы при 25 °C, время преобразования 1,5 мс на все каналы. В системах автоматизации модуль используют для подключения к ПЛК преобразователей давления, расхода, уровня и других датчиков с унифицированным токовым выходом. При подборе учитывают число каналов, диапазон сигнала, разрядность АЦП, схему входов и тип разъема.
Акция
Специальное предложение
Цена по акции
14 256 ₽ (с НДС)
Товар участвует в распродаже. Количество ограничено.
Краткое описание
Серия
—
Серия G - без горячей замены
Тип модуля
—
Аналоговый ввод
Количество каналов
—
8
Диапазон измерений
—
4...20 мА, 0...20 мА
Ток потребления, мА
—
30
Тип разъема
—
RTB 10
Все характеристики
Характеристики входов

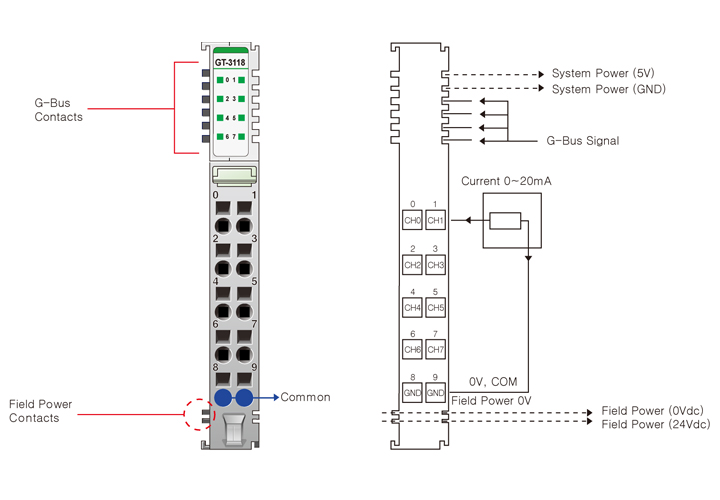

| Количество каналов | 8 каналов (Несимметричный, с общей землей), без изоляции между каналами |
| Индикация | 8 зелёных индикаторов статуса канала |
| Тип входного сигнала | 0 ~ 20 мА, 4 ~ 20 мА |
| Разрешение (точность) | 12 бит АЦП: 4.88 мкА/бит (для 0 ~ 20 мА), 3.91 мкА/бит (для 4 ~ 20 мА) |
| Формат данных | 16-битное целое число (код АЦП) |
| Погрешность модуля |
±0.1% от полной шкалы при 25°С ±0.3% от полной шкалы при -40°С, 70°С |
| Входное сопротивление | 121.5 Ом |
| Диагностика |
Диагностика отключения полевого питания: индикаторы статуса каналов мигают зелёным Значение входного сигнала < 0.5% (от верхней границы диапазона): индикатор соотв. канала не горит Значение входного сигнала > 0.5% (от верхней границы диапазона): индикатор соотв. канала горит зелёным Превышение допустимого диапазона (> 21 мА): индикатор соотв. канала не горит Выход за пределы допустимого диапазона (< 3 мА для 4 ~ 20 мА): индикатор соотв. канала не горит |
| Время преобразования | 1.5 мс / все каналы |
| Калибровка | Не требуется |
| Общие контакты | 2 контакта (AGND) |
Базовые характеристики
| Рассеиваемая мощность | 30 мА при 5 В DC |
| Гальваническая изоляция |
Между в/в и логикой: Оптоизоляция Полевое питание: Без изоляции |
| Полевое питание |
Напряжение питания: 24 В DC (номин.) Диапазон напряжений: 18 ~ 30 В DC Рассеиваемая мощность: 30 мА при 24 В DC |
| Подключение | Макс. сечение проводов 2.0 мм2 (AWG 14) |
| Вес | 58 г |
| Габариты модуля | 12 мм x 99 мм x 70 мм |
Техническое описание:
Руководство по эксплуатации:
Инструменты для подбора:
Сертификаты:
IO Guide:
Файлы описатели:
2D и 3D модели :
1/1
—
Серия
Серия G - без горячей замены
Тип модуля
Аналоговый ввод
Количество каналов
8
Диапазон измерений
4...20 мА, 0...20 мА
Ток потребления, мА
30
Тип разъема
RTB 10
Тип подключения
2-проводное (несим.)
Горячая замена
?
Hot backup
Не поддерживается
Протокол HART
Не поддерживается
Разрешение (точность)
12 бит АЦП
Ширина, мм
12
Глубина, мм
70
Высота, мм
99
