Артикул:
ST-3734

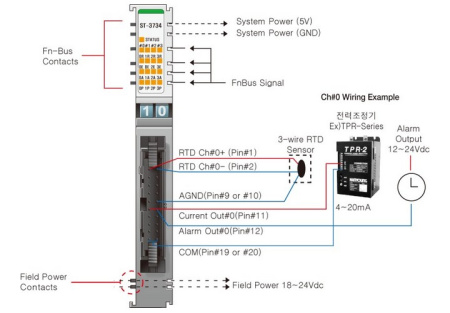

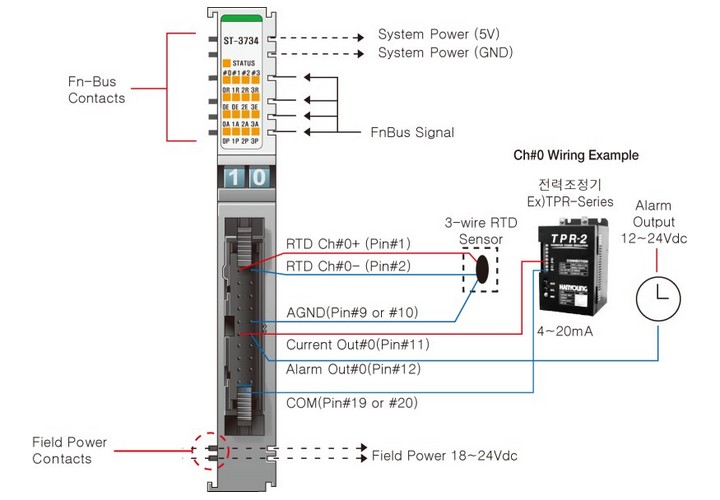

Модуль аналогового ввода ST-3734 серии S объединяет 4 входа для термосопротивлений RTD, ПИД-регулирование и аналоговые выходы 4...20 мА. Входы подключаются по 3-проводной схеме, поддерживаются Pt50, Pt100, JPt100 и Cu20. Подключение полевых цепей выполняется через IDC 20. Модель применяют для замкнутых контуров регулирования температуры с исполнительным устройством, принимающим сигнал 4...20 мА. При подборе проверяют тип температурного датчика, параметры ПИД-регулятора и диапазон входа привода или регулятора мощности. Серия S снята с производства, CREVIS в России поддерживает установленное оборудование и помогает подобрать замену.
Цена по запросу
Наличие по запросу
Краткое описание
Серия
—
Серия S - снята с производства
Тип модуля
—
Аналоговый ввод
Количество каналов
—
4
Ток потребления, мА
—
200
Тип разъема
—
IDC 20
Тип подключения
—
3-проводное
Все характеристики
Характеристики входов
| Количество каналов | 4 канала | ||||||||||
| Индикация | 4 зелёных индикатора статуса на канал | ||||||||||
| Тип входного сигнала |
|
||||||||||
| Диагностика |
Обрыв датчика или выход за пределы диапазона: индикатор соотв. канала не горит и значение соотв. канала равно 0x8000 (-32768) |
||||||||||
| Ток возбуждения | Около 1 мА | ||||||||||
| Схема подключения | 3-проводная | ||||||||||
| Время преобразования | не более 150 мс / все каналы | ||||||||||
| Формат данных | 16-битное целое число (значение температуры) | ||||||||||
| Погрешность модуля |
Все типы входных диапазонов: ±0.1% от полной шкалы при 25 °C |
||||||||||
| Разрешение данных |
0.1 °C/°F |
||||||||||
| Калибровка | Не требуется |
Характеристики выходов
| Метод управления |
П, ПИ, ПД, ПИД-регулирование с возможность автоматической настройки параметров регулятора методом предельного цикла (метод Циглера-Никольса) |
| Тип выходного сигнала |
Сигнал управления - Токовый (4 ~ 20 мА, 12 бит ЦАП) Аварийный сигнал - Транзисторный (Sink, с общим "-"), 18 ~ 28.8 В DC |
|
Дополнительные возможности |
Смещение входной/выходной величины регулятора, гистерезис |
Базовые характеристики
| Рассеиваемая мощность | 200 мА при 5 В DC |
| Гальваническая изоляция |
Между в/в и логикой: Оптоизоляция |
| Полевое питание |
Напряжение питания: 24 В DC (номин.) Диапазон напряжений: 18 ~ 28.8 В DC |
| Подключение | Разъём IDC 20 (AWG 22) |
| Вес | 100 г |
| Габариты модуля | 12 мм x 99 мм x 70 мм |
1/1
—
Серия
Серия S - снята с производства
Тип модуля
Аналоговый ввод
Количество каналов
4
Ток потребления, мА
200
Тип разъема
IDC 20
Тип подключения
3-проводное
Горячая замена
?
Hot backup
Не поддерживается
Протокол HART
Не поддерживается
Разрешение (точность)
Другое
Ширина, мм
12
Глубина, мм
70
Высота, мм
99
