Артикул:
ST-3804
Модуль аналогового ввода ST-3804 серии S рассчитан на 4 канала термопар TC и измерение малых напряжений. Модуль преобразует термопарные сигналы в цифровые значения для ПЛК, Подключение полевых цепей выполняется через RTB 8. В системах автоматизации модуль используют для измерения температуры в печах, сушильных установках, термообработке и других процессах, где применяются термопары. При выборе проверяют тип термопары, диапазон температуры, способ компенсации холодного спая и число каналов. Серия S снята с производства, CREVIS в России поддерживает установленное оборудование и помогает подобрать замену.
Цена по запросу
Наличие по запросу
Краткое описание
Серия
—
Серия S - снята с производства
Тип модуля
—
Аналоговый ввод
Количество каналов
—
4
Ток потребления, мА
—
120
Тип разъема
—
RTB 8
Тип подключения
—
2-проводное
Все характеристики
Характеристики входов
| Количество каналов | 4 канала | ||||||||||||||||||||||||||||||||||||||||||||||||
| Индикация |
4 индикатора статуса канала и 1 индикатор статуса модуля |
||||||||||||||||||||||||||||||||||||||||||||||||
| Тип входного сигнала |
|
||||||||||||||||||||||||||||||||||||||||||||||||
| Диагностика |
Обрыв датчика или выход за пределы диапазона, индикатор соотв. канала не горит и значение соотв. канала равно 0x8000 (-32768) |
||||||||||||||||||||||||||||||||||||||||||||||||

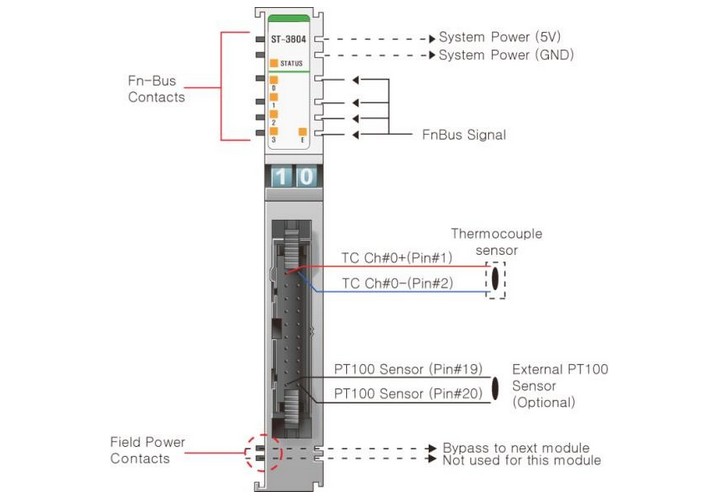

| Схема подключения | 2-проводная / 3-проводная | ||||||||||||||||||||||||||||||||||||||||||||||||
| Время преобразования | не более 30 мс / канал | ||||||||||||||||||||||||||||||||||||||||||||||||
| Формат данных | 16-битное целое число (значение температуры / напряжения) | ||||||||||||||||||||||||||||||||||||||||||||||||
| Погрешность модуля |
±0.1% шкалы при 25 °C ±0.3% шкалы при 0 C°, 60 C° |
||||||||||||||||||||||||||||||||||||||||||||||||
| Калибровка | Не требуется | ||||||||||||||||||||||||||||||||||||||||||||||||
Базовые характеристики
| Рассеиваемая мощность | 120 мА при 5 В DC |
| Гальваническая изоляция |
Между в/в и логикой: Оптоизоляция Полевое питание: Без изоляции |
| Подключение | Разъём IDC 20 (AWG 22) |
| Вес | 70 г |
| Габариты модуля | 12 мм x 99 мм x 70 мм |
1/1
—
Серия
Серия S - снята с производства
Тип модуля
Аналоговый ввод
Количество каналов
4
Ток потребления, мА
120
Тип разъема
RTB 8
Тип подключения
2-проводное
Горячая замена
?
Hot backup
Не поддерживается
Протокол HART
Не поддерживается
Разрешение (точность)
Другое
Ширина, мм
12
Глубина, мм
70
Высота, мм
99
