Артикул:
M4158

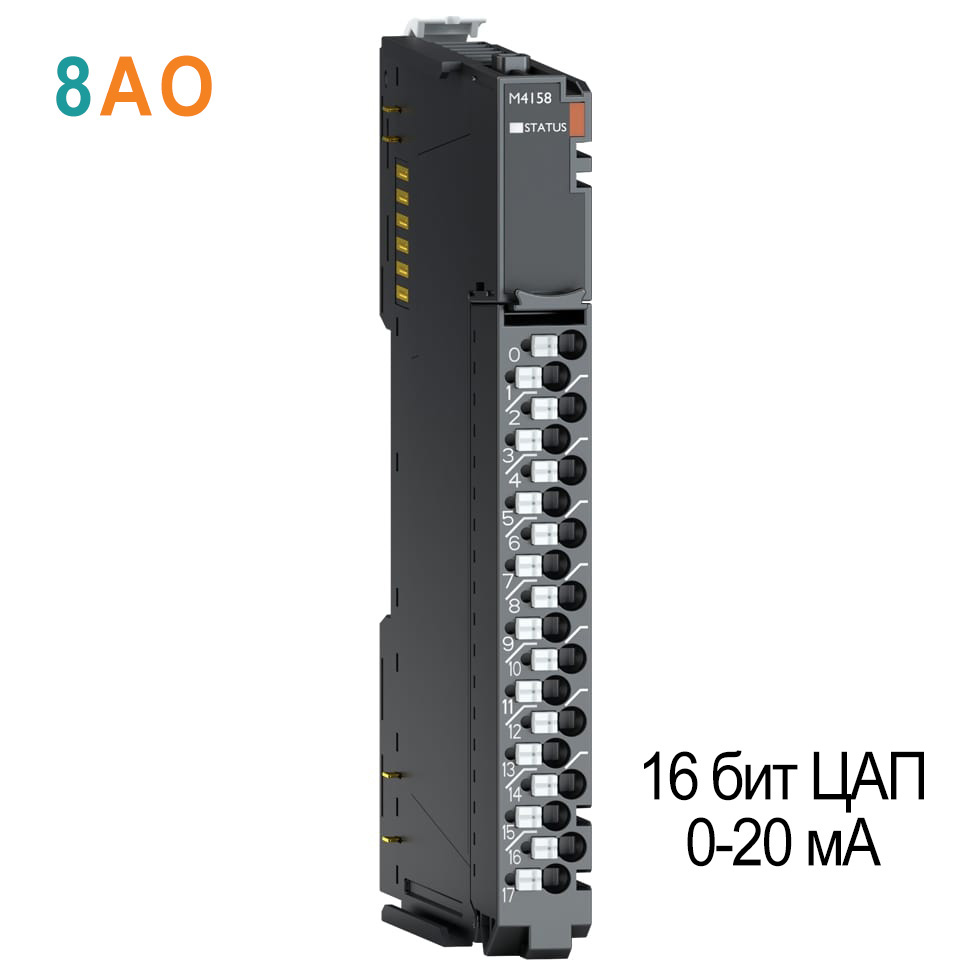

Модуль аналогового вывода M4158 серии M формирует токовый сигнал 0...20 мА по восьми несимметричным каналам. Разрешение ЦАП составляет 16 бит, время преобразования всех каналов 0,25 мс, допустимое сопротивление нагрузки не более 200 Ом. M4158 поддерживает горячую замену, имеет диагностику отключения полевого питания и оптическую изоляцию цепей ввода-вывода от логики. Подключение выполняется через RTB 18.
Запросить
Укажите свои контактные данные и требуемое количество, мы поможем вам оформить заказ
Краткое описание
Серия
—
Серия M - горячей заменой / hot swap
Тип модуля
—
Аналоговый вывод
Количество каналов
—
8
Диапазон измерений
—
0...20 мА
Ток потребления, мА
—
30
Тип разъема
—
RTB 18
Все характеристики
Характеристики выходов
| Количество каналов | 8 каналов (Несимметричный, с общей землей) |
| Индикация | 1 зелёный индикатор статуса шины M-Bus |
| Тип выходного сигнала | 0 ~ 20 мА |
| Разрешение (точность) | 16 бит ЦАП (включая знак): 0.61 мкА/бит |
| Формат данных | 16-битное целое число (код ЦАП) |
| Погрешность модуля |
±0.1% от полной шкалы при 25 °С ±0.3% от полной шкалы при -25 °С, 60 °С |
| Сопротивление нагрузки | не более 200 Ом |
| Диагностика |
Диагностика отключения полевого питания: индикатор мигает зелёным |
| Время преобразования | 0.25 мс / все каналы |
| Калибровка | Не требуется |

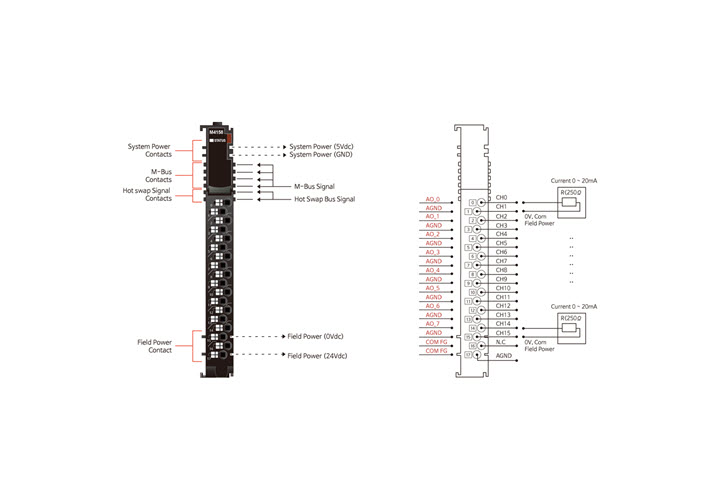

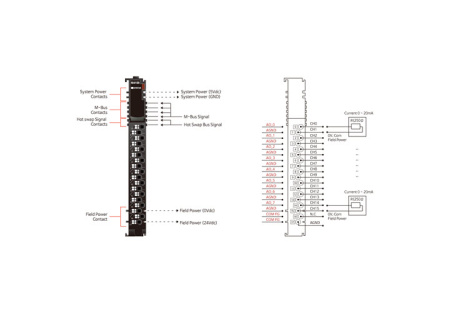

| Общие контакты | 8 контактов (AGND) |
Базовые характеристики
| Горячая замена | Поддерживается |
| Рассеиваемая мощность | 30 мА при 5 В DC |
| Гальваническая изоляция |
Между в/в и логикой: Оптоизоляция Полевое питание : Без изоляции |
| Полевое питание |
Напряжение питания: 24 В DC (номин.) Диапазон напряжений: 18 ~ 28.8 В DC Рассеиваемая мощность: 130 мА при 24 В DC |
| Подключение | Макс. сечение проводов 1.3 мм2 (AWG 16) |
| Вес | 72 г |
| Габариты модуля | 12 мм x 110 мм x 75 мм |
Техническое описание:
Руководство по эксплуатации:
Инструменты для подбора:
IO Guide:
Файлы описатели:
1/1
—
Серия
Серия M - горячей заменой / hot swap
Тип модуля
Аналоговый вывод
Количество каналов
8
Диапазон измерений
0...20 мА
Ток потребления, мА
30
Тип разъема
RTB 18
Тип подключения
2-проводное (несим.)
Горячая замена
?
Hot backup
Поддерживается
Разрешение (точность)
16 бит АЦП
Ширина, мм
12
Глубина, мм
75
Высота, мм
110
