Артикул:
GT-1258

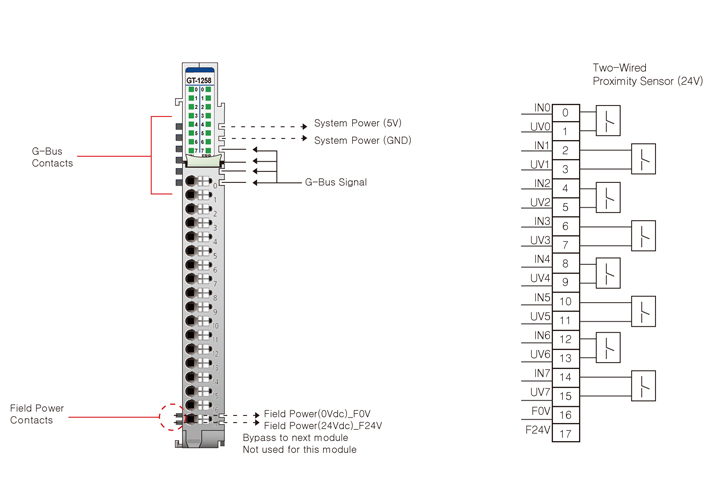

Модуль дискретного ввода GT-1258 серии G содержит 8 каналов 24 В DC для двухпроводного подключения датчиков приближения. Модуль контролирует состояние линии и диагностирует обрыв и короткое замыкание; максимальная частота переключений составляет 1 кГц. Подключение выполняется через RTB 18. GT-1258 используют для приема сигналов от бесконтактных датчиков в системах контроля положения и перемещения. Отдельные индикаторы показывают состояние каждого входа и наличие ошибки в цепи датчика.
Акция
Специальное предложение
Цена по акции
4 608 ₽ (с НДС)
Товар участвует в распродаже. Количество ограничено.
Краткое описание
Серия
—
Серия G - без горячей замены
Тип модуля
—
Дискретный ввод
Количество каналов
—
8
Тип сигнала
—
24 В (DC)
Ток потребления, мА
—
50
Тип разъема
—
RTB 18
Все характеристики
| Основные характеристики | |
| Модель | GT-1258 |
| Характеристики вводов | |
| Количество вводов | 8 каналов |
| Индикация | 8 зеленых светодиодов статуса входов / 8 зеленых светодиодов ошибок на входах |
| ** Напряжение питания датчиков | Номинальное: 24 В DC |
| Диапазон напряжений: 23~25 В DC | |
| **Для корректной работы и диагностики необходимо придерживаться указанного диапазона напряжения питания | |
| Тип подключения | 2-проводное |
| Ток сигнала «0» | I≤1.5 мА |
| Ток сигнала «1» | I≥4.8 мА |
| Диагностика | Обрыв, короткое замыкание |
| Ток при обрыве | I≤0.1 мА |
| Ток короткого замыкания | 7.0 мА ≤ I < 8.2 мА |
| Максимальная частота переключений | 1 кГц |
| Входной фильтр | 10 мс |
| Входное сопротивление | 3.1 кОм |
| Выходное сопротивление | 0.1 кОм (клеммы Uv0~7) |
| Общие характеристики | |
| Потребление | Макс. 50 мА при 5.0 В DC |
| Гальваническая изоляция | Входы/выходы к логике: Да |
| Полевое питание: Нет | |
| Полевое питание | Номинальное напряжение: 24 В DC |
| Диапазон напряжений: 23~25 В DC | |
| Потребление по полевой шине: 15 мА при 24 В DC + нагрузка | |
| Сечение провода | Макс. 0.75 мм²(AWG 18) |
| Масса | 64 г. |
| Параметры окружающей среды | |
| Рабочая температура | -40…+60 град.С |
| Рекомендуемая рабочая температура | -20…+60 град.С |
| Температура хранения | -40…+85 град.С |
| Относительная влажность | 5%~90% без конденсации |
| Способ монтажа | DIN-рейка |
| Дополнительные эксплуатационные параметры | |
| Устойчивость к ударам | IEC 60068-2-27 : 2008 / 15 g, 11 мс |
| Вибростойкость | IEC 60068-2-6, 4g |
| Директива по промышленному загрязнению | EN 61000-6-4/A11: 2011 |
| Директива по электромагнитной совместимости | EN 61000-6-2: 2019 |
| Монтажное положение | Вертикальное или горизонтальное |
| Сертификация | ТР ТС 004/2011, 020/2011 |
Техническое описание:
Инструменты для подбора:
IO Guide:
1/1
—
Серия
Серия G - без горячей замены
Тип модуля
Дискретный ввод
Количество каналов
8
Тип сигнала
24 В (DC)
Ток потребления, мА
50
Тип разъема
RTB 18
Тип подключения
2-проводное
Горячая замена
?
Hot backup
Не поддерживается
Ширина, мм
12
Глубина, мм
70
Высота, мм
109
