Артикул:
GT-2438

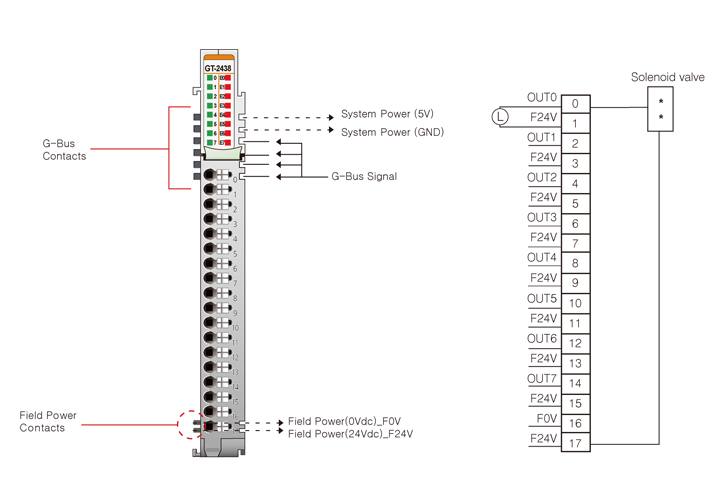

Модуль дискретного вывода GT-2438 серии G содержит 8 транзисторных каналов Sink для нагрузок 24 В DC. Допустимый ток составляет 2 А на канал, суммарно до 10 А на модуль, подключение выполняется через RTB 18. Задержка OFF-ON/ON-OFF составляет 0,4/0,4 мс. Multi-COM позволяет разделить выходные цепи по отдельным общим линиям. Встроенная диагностика помогает контролировать состояние выходов. Защита выходов от короткого замыкания не предусмотрена. При токе нагрузки свыше 1 А соседний канал следует оставить неподключенным. GT-2438 используют для управления промежуточными реле, контакторами, электромагнитными клапанами и индикаторами. При подборе важно согласовать исполнение Sink со схемой подключения нагрузки, RTB 18 обеспечивает клеммное подключение полевых цепей.
Запросить
Укажите свои контактные данные и требуемое количество, мы поможем вам оформить заказ
Краткое описание
Серия
—
Серия G - без горячей замены
Тип модуля
—
Дискретный вывод
Количество каналов
—
8
Тип сигнала
—
24 В (DC)
Ток потребления, мА
—
50
Тип разъема
—
RTB 18
Все характеристики
| Характеристики выходов | ||||
| Количество каналов | 8 каналов (sink) | |||
| Индикация | 8 зелёных индикаторов статуса канала, 8 красных диагностических индикаторов | |||
| Выходное напряжение (логический "1") |
24 В DC (номин.) 15 ~ 30 В DC |
|||
| Падение напряжения (логический "1") |
не более 0.5 В DC при нагрузке 0.3 A не более 3 В DC при нагрузке 2 A |
|||
|
Минимальный ток (логический "1") |
мин. 1 мА на канал | |||
| Ток утечки (логический "0") | не более 2 мкА | |||
| Время запаздывания |
с "0" на "1": не более 0.2 мс при 0.3 А; не более 0.4 мс при 2 А с "1" на "0": не более 0.4 мс при 0.3 А; не более 0.4 мс при 2 А |
|||
| Токовая нагрузка |
При использовании с ПЛК и сетевыми адаптерами GN-9xxxx: не более 2 А на канал / 10 А на модуль При использовании с ПЛК и сетевыми адаптерами GL-9xxxx: не более 2 А на канал / 8 А на модуль |
|||
| Защита | Нет | |||
| Общие контакты | 10 контактов (24 В) | |||
| Базовые характеристики | ||||
| Рассеиваемая мощность | 50 мА при 5 В DC | |||
| Гальваническая изоляция |
Между в/в и логикой: Оптоизоляция Полевое питание: Без изоляции |
|||
| Полевое питание |
Напряжение питания: 24 В DC (номин.) Диапазон напряжений: 15 ~ 30 В DC Рассеиваемая мощность: 35 мА при 24 В DC |
|||
| Подключение | Макс. сечение проводов 0.75 мм² (AWG18) | |||
| Вес | 63 г | |||
| Габариты модуля | 12 мм x 109 мм x 70 мм | |||
Техническое описание:
Инструменты для подбора:
IO Guide:
Файлы описатели:
2D и 3D модели :
1/1
—
Серия
Серия G - без горячей замены
Тип модуля
Дискретный вывод
Количество каналов
8
Тип сигнала
24 В (DC)
Ток потребления, мА
50
Тип разъема
RTB 18
Тип подключения
1-проводное (Sink)
Горячая замена
?
Hot backup
Не поддерживается
Ширина, мм
12
Глубина, мм
70
Высота, мм
109
