Артикул:
M2738

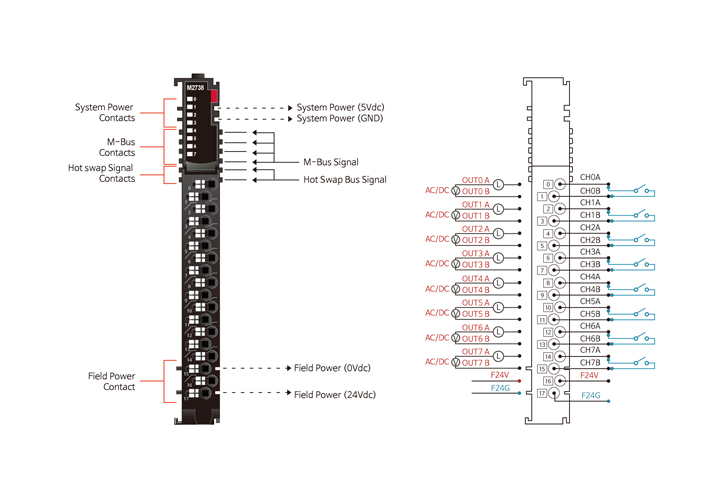

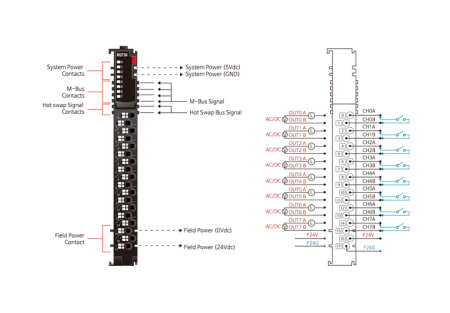

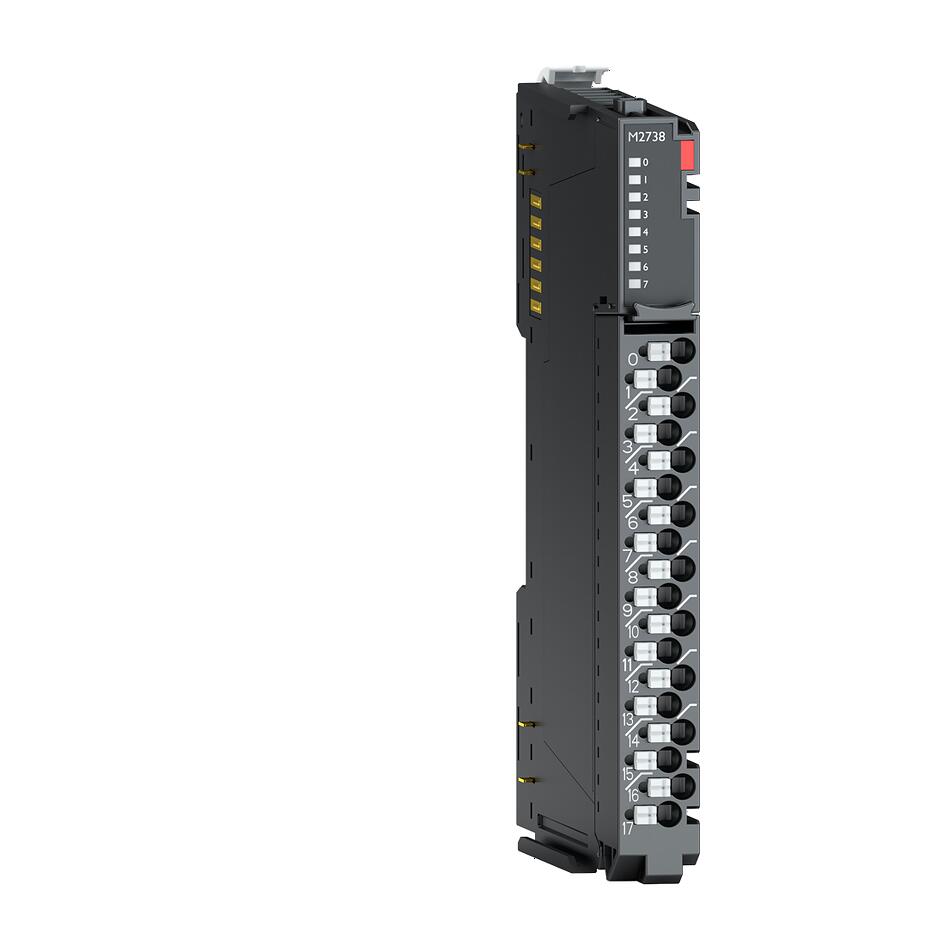

Модуль дискретного вывода M2738 серии M содержит 8 двунаправленных каналов на MOS-реле для нагрузок AC/DC до 240 В. Допустимый ток составляет до 0,5 А на канал, подключение выполняется через RTB 18, время включения не более 0,5 мс, отключения не более 3 мс. M2738 используют для бесконтактной коммутации цепей постоянного и переменного тока без механического износа контактов. Поддержка горячей замены позволяет заменить модуль без отключения остальных устройств станции.
Запросить
Укажите свои контактные данные и требуемое количество, мы поможем вам оформить заказ
Краткое описание
Серия
—
Серия M - горячей заменой / hot swap
Тип модуля
—
Дискретный вывод
Количество каналов
—
8
Тип сигнала
—
240 В (AC), 240 В (DC)
Ток потребления, мА
—
130
Тип разъема
—
RTB 18
Все характеристики
Характеристики выходов
| Количество каналов | 8 каналов (Двунаправленный) |
| Индикация | 8 зелёных индикаторов статуса канала |
| Тип реле | Твердотельное реле (MOS) |
| Выходное напряжение (логический "1") |
не более 240 В (AC / DC) при 0.5 А (резист.) |
| Время запаздывания |
с "0" на "1": не более 0.5 мс с "1" на "0": не более 3 мс |
| Токовая нагрузка |
не более 0.5 А на канал |
| Частота выходного сигнала |
47 ~ 63 Гц |
| Общие контакты | 2 контакта |
Базовые характеристики
| Горячая замена | Поддерживается |
| Рассеиваемая мощность | 130 мА при 5.0 В DC |
| Гальваническая изоляция |
Между в/в и логикой: Оптоизоляция |
| Полевое питание |
Не используется, полевое питание передаётся на следующий модуль расширения |
| Подключение | Макс. сечение проводов 1.3 мм2 (AWG 16) |
| Вес | 72 г |
| Габариты модуля | 12 мм x 110 мм x 75 мм |
Техническое описание:
Руководство по эксплуатации:
Инструменты для подбора:
IO Guide:
Файлы описатели:
1/1
—
Серия
Серия M - горячей заменой / hot swap
Тип модуля
Дискретный вывод
Количество каналов
8
Тип сигнала
240 В (AC), 240 В (DC)
Ток потребления, мА
130
Тип разъема
RTB 18
Тип подключения
2-проводное
Горячая замена
?
Hot backup
Поддерживается
Тип выхода
Релейный
Ширина, мм
12
Глубина, мм
75
Высота, мм
110
