Артикул:
GN-9261
Адаптер системы ввода-вывода GN-9261 связывает станцию серии G с сетью CANopen и работает как ведомое устройство по профилю CiA 301. Поддерживается до 63 модулей расширения, до 99 узлов и до 252 байт входных и 252 байт выходных данных. Скорость обмена настраивается от 10 до 1000 Кбит/с, подключение CAN выполняется через 5-контактный разъем. GN-9261 имеет сервисный порт RS-232 и источник системной шины 1,5 А при 5 В DC.
Акция
Специальное предложение
Цена по акции
15 696 ₽ (с НДС)
Товар участвует в распродаже. Количество ограничено.
Краткое описание
Серия
—
Серия G - без горячей замены
Тип модуля
—
Сетевой адаптер
Ток потребления, мА
—
70
Тип разъема
—
5-конт. разъем
Количество подключаемых модулей
—
до 63 модулей
Протокол
—
CANOpen
Все характеристики
Характеристики интерфейса
| Тип адаптера | Ведомое устройство (Slave), CANopen |
| Протокол обмена | CANopen, CiA 301 |
| Количество модулей расширения | не более 63 модулей |
| Объём данных (PDO) | до 32 TPDO / 32 RPDO |
|
Объём данных (SDO) |
1 (Standard SDOs) |
|
Методы соотнесения данных (PDO) |
Автоматический: CiA 301 (по умолчанию), Последовательный Ручной (Ссылка на индекс 0x20F0 / 6) |
|
Объём данных (входные / выходные) |
252 байт |
| Количество ведомых устройств | не более 99 устройств в одной сети |
| Скорость передачи данных | 10 / 20 / 50 / 100 / 125 / 250 / 500 / 800 / 1000 Кб/сек (по умолчанию) |
| Коннектор | 5-контактный коннектор |
| Последовательный порт |
RS-232 для Modbus RTU, сервисных функций или панели оператора |
|
Настройки последовательного порта (фиксированные) |
Адрес: 1; Скорость передачи данных: 115200 бод; Количество бит данных: 8; Контроль чётности: Нет (None); Количество стоповых бит: 1 |
| Индикация | 6 индикаторов статуса |
Базовые характеристики
| Рассеиваемая мощность | 70 мА при 24 В DC |
| Системное питание |

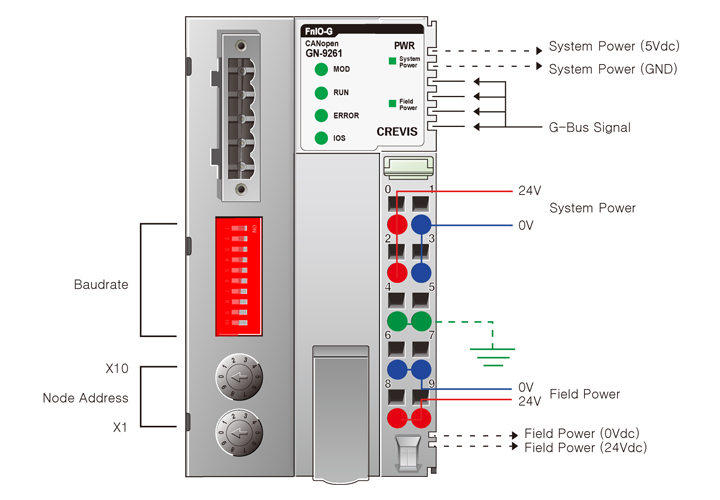

Напряжение питания: 24 В DC (номин.). Диапазон напряжения питания: 15 ~ 30 В DC Защита от напряжения обратной полярности |
| Полевое питание | Напряжение питания: 24 В DC (номин.) |
| Макс. ток цепей полевого питания | 10 A DC |
| Питание модулей расширения | 1.5 A при 5 В DC (встроенный источник питания) |
| Гальваническая изоляция |
Системное питание и внутренние цепи: Без изоляции Системное питание и цепи в/в: Гальваническая изоляция |
| Подключение | Макс. сечение проводов 2.0 мм2 (AWG 14) |
| Вес | 162 г |
| Габариты модуля | 54 мм x 99 мм x 70 мм |
Техническое описание:
Руководство по эксплуатации:
Инструменты для подбора:
IO Guide:
Файлы описатели:
2D и 3D модели :
1/1
—
Серия
Серия G - без горячей замены
Тип модуля
Сетевой адаптер
Ток потребления, мА
70
Тип разъема
5-конт. разъем
Количество подключаемых модулей
до 63 модулей
Протокол
CANOpen
Объем данных ввода-вывода
252 байта
Ширина, мм
54
Глубина, мм
70
Высота, мм
99
