Артикул:
M5352

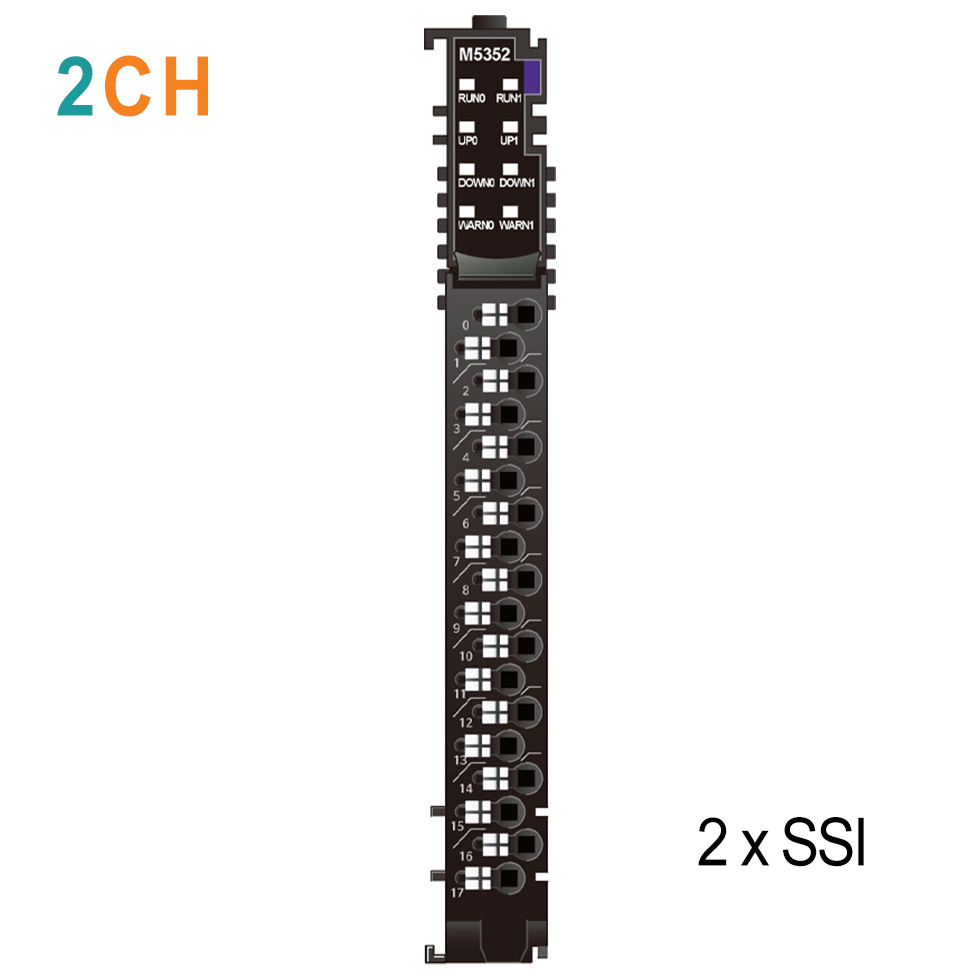

Интерфейсный модуль M5352 серии M содержит 2 канала SSI для подключения абсолютных энкодеров и датчиков положения. Скорость передачи настраивается от 125 Кбит/с до 2 Мбит/с, длина пакета до 30 бит, поддерживаются код Грея и обычный двоичный код. Дифференциальные входы и выходы работают на уровне RS-422, подключение выполняется через RTB 18. M5352 применяют для точного считывания положения в приводах и измерительных системах. Поддержка горячей замены позволяет заменить модуль без отключения остальных устройств станции.
Запросить
Укажите свои контактные данные и требуемое количество, мы поможем вам оформить заказ
Краткое описание
Серия
—
Серия M - горячей заменой / hot swap
Тип модуля
—
Интерфейсный модуль
Количество каналов
—
2
Тип интерфейса
—
SSI (синхронный)
Ток потребления, мА
—
60
Тип разъема
—

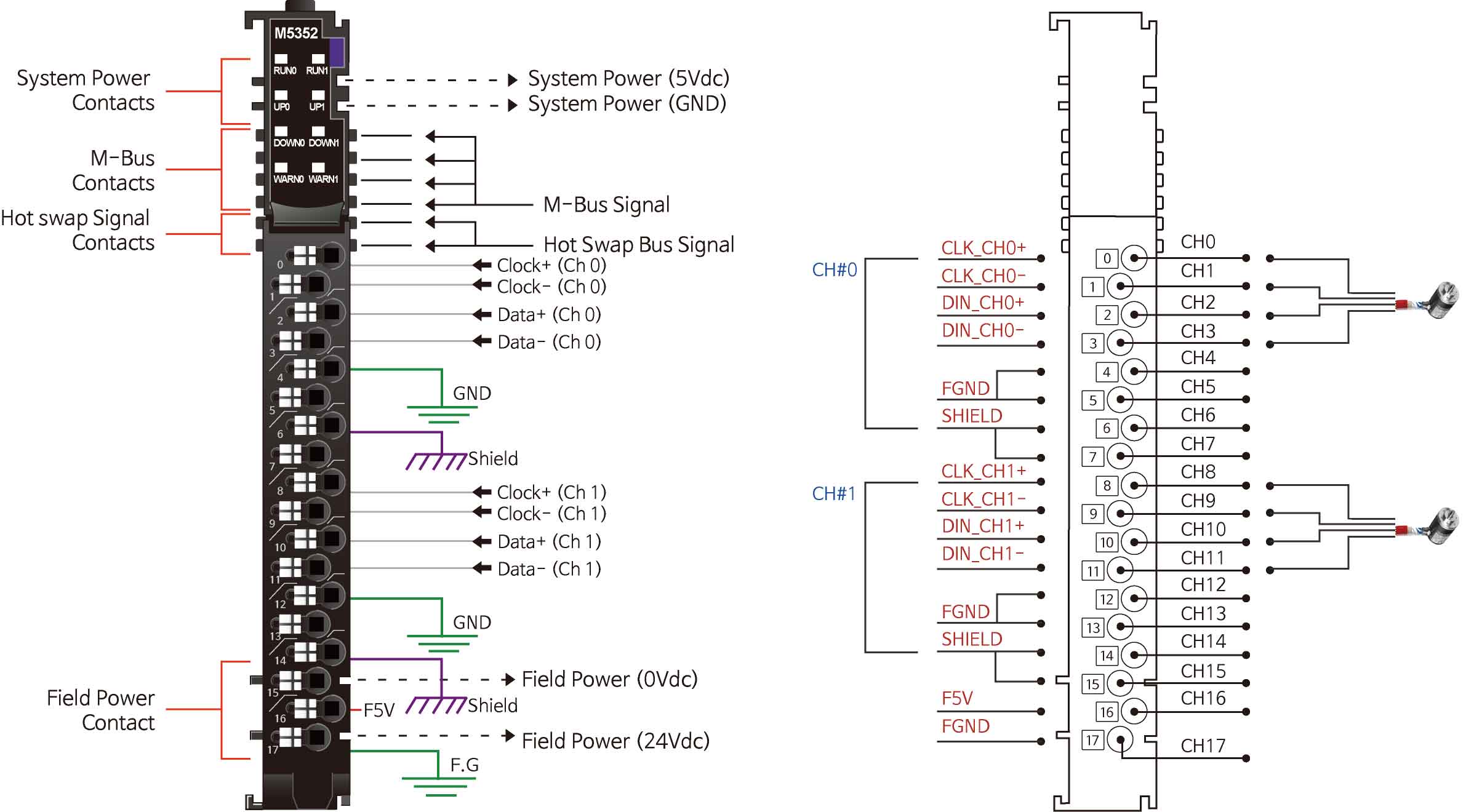

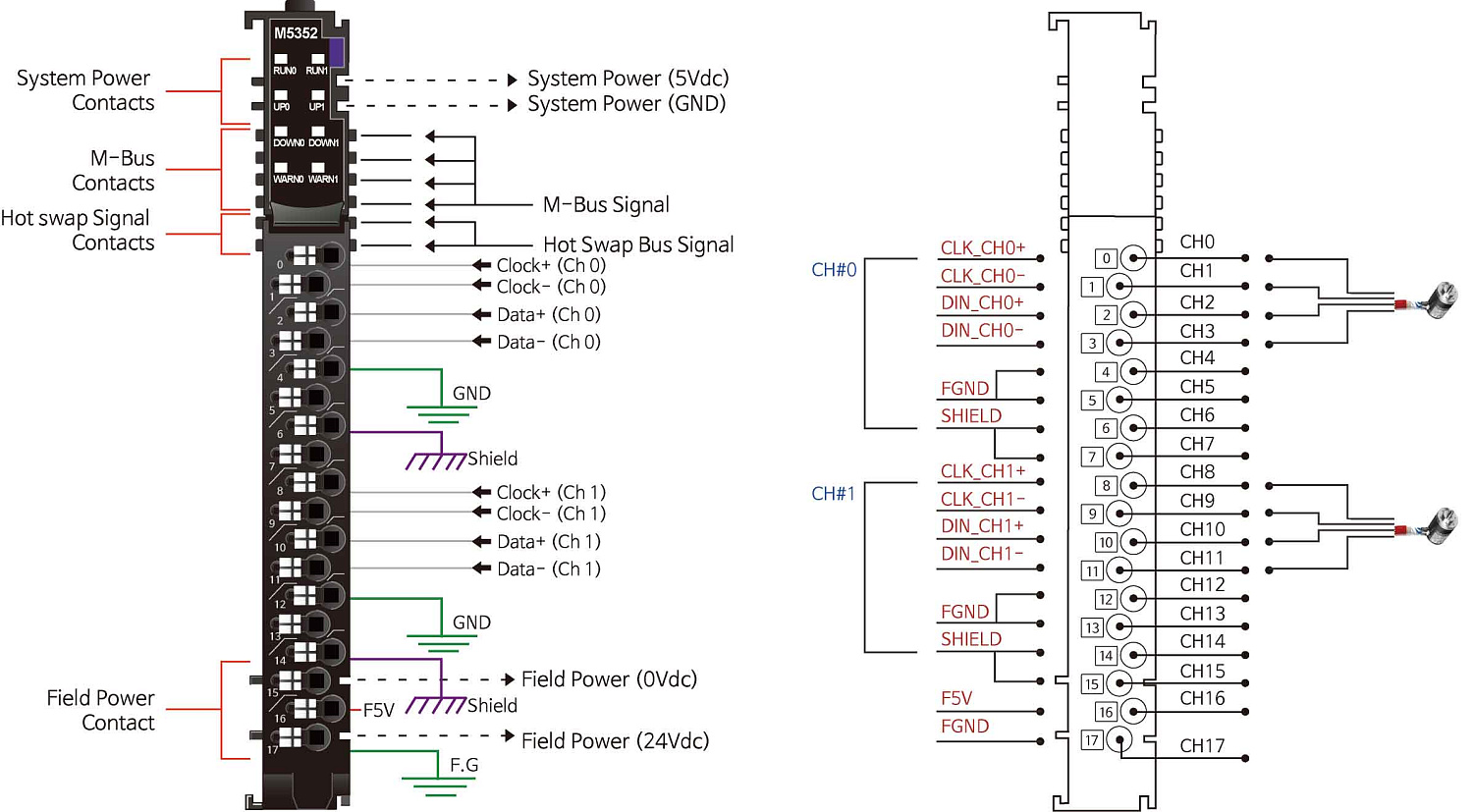

RTB 18
Все характеристики
Характеристики интерфейса
| Интерфейс передачи данных | SSI (последовательный синхронный интерфейс) |
| Количество каналов | 2 канала |
| Индикация | 8 зелёных индикаторов состояния каналов |
|
Скорость передачи данных |
125К, 250К (по умолчанию), 500К, 1М, 2М |
| Максимальная длина SSI пакета | 30 бит |
| Задержка передачи данных | 0.1 мс ~ 10 мс (по умолчанию 200 мкс) |
| Параметры SSI выходов | RS-422, дифференциальный выход |
|
Параметры SSI входов |
RS-422, дифференциальный вход |
| Код SSI данных | Код Грея или нормальный двоичный код |
| Напряжение входных сигналов | -7 ~ 7 В DC |
| Напряжение выходных сигналов | -0.5 ~ 4.3 В DC |
| Дополнительные возможности |
Настраиваемая скорость передачи данных, задержка и длина посылки |
Базовые характеристики
| Горячая замена | Поддерживается |
| Рассеиваемая мощность | 60 мА при 5 В DC |
| Гальваническая изоляция |
Между в/в и логикой: Оптоизоляция Между в/в и полевое питание: Без изоляции |
| Полевое питание |
Напряжение питания: 24 В DC (номин.) Диапазон напряжений: 15 ~ 28.8 В DC Рассеиваемая мощность: 40 мА при 28.8 В DC |
| Подключение | Макс. сечение проводов 1.3 мм2 (AWG 16) |
| Вес | 72 г |
| Габариты модуля | 12 мм x 110 мм x 75 мм |
Техническое описание:
Руководство по эксплуатации:
Инструменты для подбора:
IO Guide:
Файлы описатели:
1/1
—
Серия
Серия M - горячей заменой / hot swap
Тип модуля
Интерфейсный модуль
Количество каналов
2
Тип интерфейса
SSI (синхронный)
Ток потребления, мА
60
Тип разъема
RTB 18
Горячая замена
?
Hot backup
Поддерживается
Ширина, мм
12
Глубина, мм
75
Высота, мм
110
