Где применяют четырёхканальные модули вывода
Модуль на 4 выхода подходит для небольшого узла автоматики или расширения существующей системы, когда требуется добавить несколько управляющих команд. Например, четыре канала можно задействовать для двух клапанов, сигнальной лампы и промежуточного реле. Каждый выход управляется отдельно, а последовательность переключений задаётся программой контроллера.
- Управление клапанами: включение и отключение подачи воздуха или жидкости.
- Световая и звуковая сигнализация: индикация работы, ожидания и неисправности оборудования.
- Управление через реле и контакторы: передача команд на включение силового оборудования.
- Модернизация установок: добавление четырёх дискретных выходов для новых исполнительных цепей.
Число выходов выбирают по количеству управляющих команд. Если одному устройству нужны отдельные команды «Открыть» и «Закрыть», оно может занимать два канала.
Модули дискретного вывода на 4 канала CREVIS
| Модель | Серия | Тип выхода | Каналы и электрические параметры | Разъём |
|---|---|---|---|---|
| GT-2734 | G | MOS-реле | 4DO; 240 В AC/DC, 0,5 А | RTB 10 |
| GT-2744 | G | Реле | 4DO; 24 В DC, 2 А; 240 В AC, 2 А | RTB 10 |

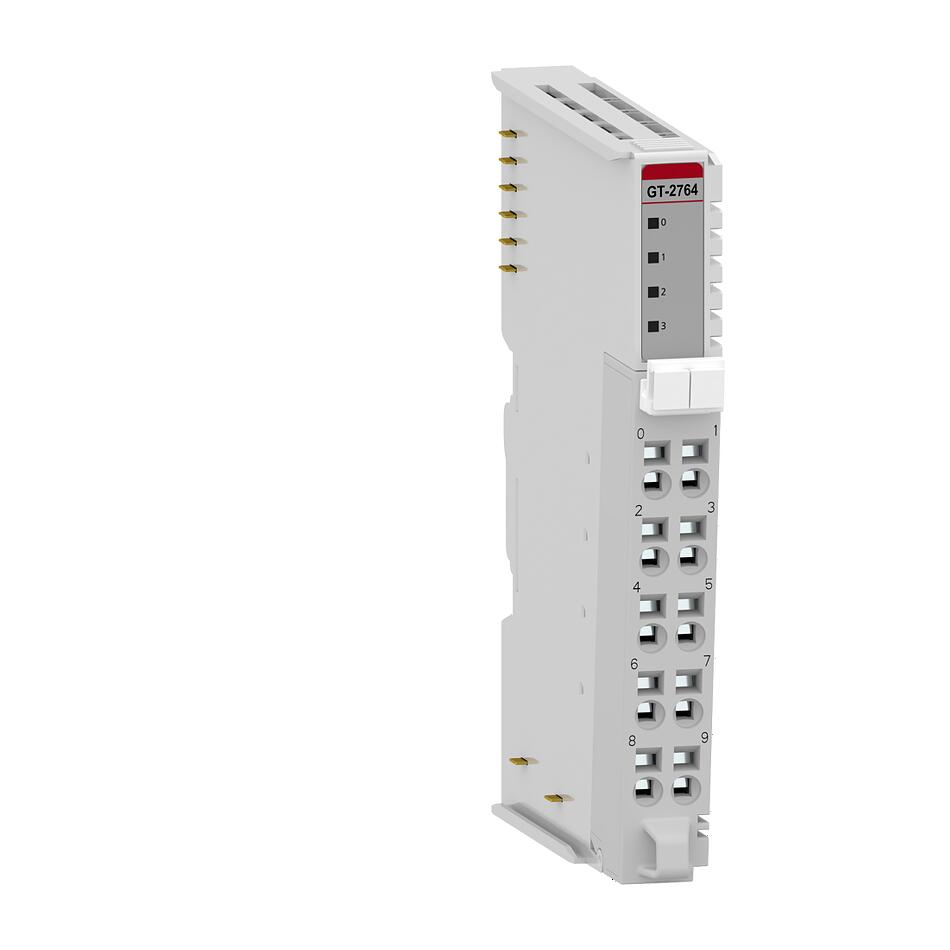

| GT-2764 | G | MOS-реле | 4DO; 24 В AC/DC, 2 А | RTB 10 |
| GT-2784 | G | MOS-реле | 4DO; 110 В AC/DC, 1 А | RTB 10 |
| M2744 | M | Реле | 4DO; 24 В DC, 2 А; 240 В AC, 2 А | RTB 18 |
| M2774 | M | Реле | 4DO; 24 В DC, 2 А; 240 В AC, 2 А | RTB 18 |
DC обозначает постоянный ток, AC — переменный. Допустимую нагрузку и условия одновременной работы каналов необходимо проверять по документации выбранной модели.
Как выбрать модуль на 4 дискретных выхода
- Напряжение и род тока. Параметры выхода должны соответствовать подключаемой цепи. Например, GT-2764 и GT-2784 рассчитаны на разные напряжения, хотя оба имеют четыре канала с MOS-реле.
- Ток нагрузки. Учитывают рабочий и пусковой ток устройства, а также ограничения модуля при одновременном включении выходов.
- Тип коммутации. Выбор между электромеханическим реле и MOS-реле зависит от характера нагрузки, частоты переключений и требований к цепи.
- Совместимость с системой. Проверяют серию модуля, совместимость с контроллером или сетевым адаптером ввода-вывода, а также схему подключения.
Для подбора четырёхканального модуля дискретного вывода CREVIS укажите напряжение, ток и тип нагрузки, требуемую частоту переключений и состав существующей системы. Специалисты помогут выбрать модель, уточнить наличие, стоимость и сроки поставки. Другие варианты по количеству каналов представлены в разделе модулей дискретного вывода.
