Модули дискретного вывода

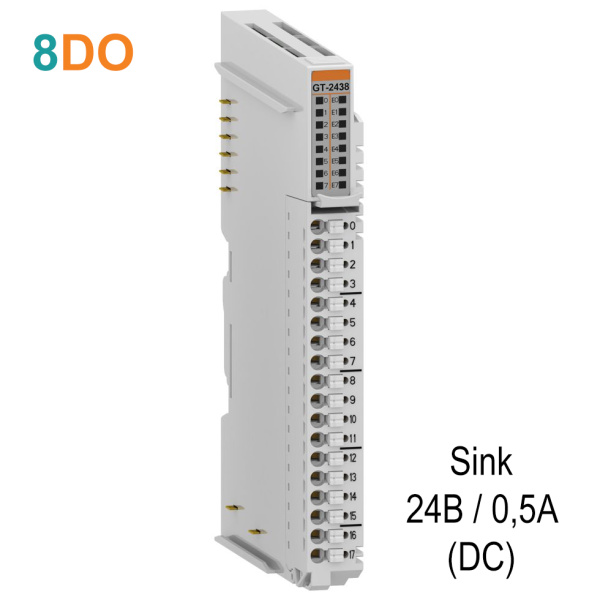

Модуль дискретного вывода GT-2438 серии G содержит 8 транзисторных каналов Sink для нагрузок 24 В DC. Допустимый ток составляет 2 А на канал, суммарно до 10 А на модуль, подключение выполняется через RTB 18. Задержка OFF-ON/ON-OFF составляет 0,4/0,4 мс. Multi-COM позволяет разделить выходные цепи по отдельным общим линиям. Встроенная диагностика помогает контролировать состояние выходов. Защита выходов от короткого замыкания не предусмотрена. При токе нагрузки свыше 1 А соседний канал следует оставить неподключенным. GT-2438 используют для управления промежуточными реле, контакторами, электромагнитными клапанами и индикаторами. При подборе важно согласовать исполнение Sink со схемой подключения нагрузки, RTB 18 обеспечивает клеммное подключение полевых цепей.

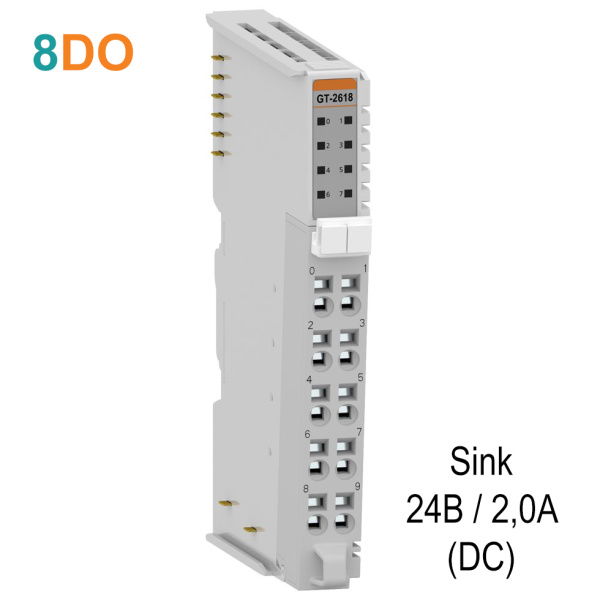

Модуль вывода дискретных сигналов GT-2618 серии G содержит 8 транзисторных каналов Sink для нагрузок 24 В DC. Допустимый ток составляет 2 А на канал, суммарно до 10 А на модуль, подключение выполняется через RTB 10. Задержка OFF-ON/ON-OFF составляет 0,3/0,5 мс. Предусмотрена защита от короткого замыкания. Модель подходит для передачи команд от ПЛК к исполнительным устройствам станков и технологических линий. RTB 10 обеспечивает клеммное подключение полевых цепей, а при выборе необходимо учитывать тип выхода и суммарный ток подключенных нагрузок.

Модуль дискретного вывода GT-2628 серии G содержит 8 транзисторных Source-каналов для нагрузок 24 В DC. Допустимая нагрузка: до 2 А на канал, суммарно 10 А на модуль. Подключение выполняется через RTB 10, задержка включения/отключения составляет 0,3 мс/0,3 мс. Модуль используют для управления клапанами, контакторами, лампами и другими дискретными исполнительными устройствами. При подборе учитывают схему Source, ток канала и модуля, напряжение нагрузки и тип разъема.

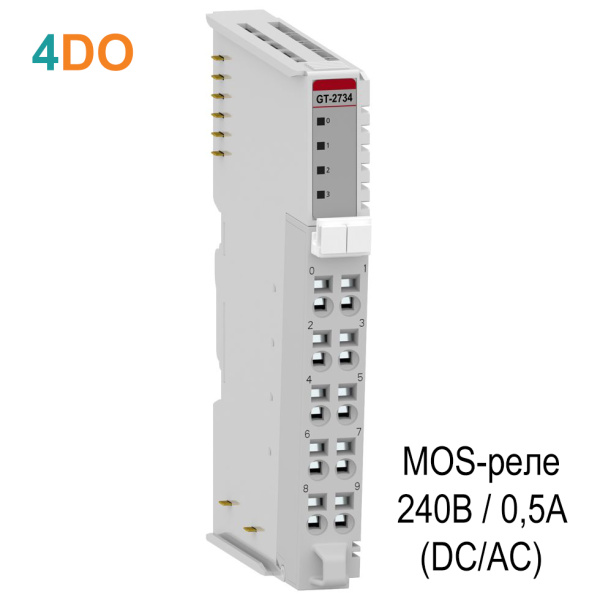

Модуль вывода дискретных сигналов GT-2734 серии G оснащен 4 твердотельными выходами на MOS-реле для коммутации нагрузок до 240 В AC/DC. Максимальный ток равен 0,5 А на канал, суммарно до 2 А на модуль, полевые цепи подключаются к RTB 10. Задержка OFF-ON/ON-OFF составляет 0,6/3 мс. При комплектации станции GT-2734 выбирают с учетом напряжения нагрузки, схемы выхода и способа подключения. RTB 10 обеспечивает клеммное подключение полевых цепей, модуль подходит для коммутации дискретных нагрузок в системах управления оборудованием.

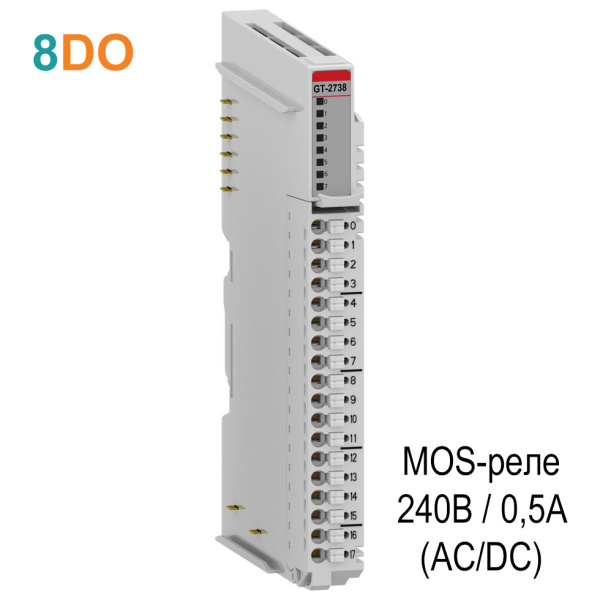

Модуль дискретного вывода GT-2738 серии G оснащен 8 твердотельными выходами на MOS-реле для коммутации нагрузок до 240 В AC/DC. Максимальный ток равен 0,5 А на канал, суммарно до 4 А на модуль, полевые цепи подключаются к RTB 18. Задержка OFF-ON/ON-OFF составляет 0,5/2,5 мс. GT-2738 используют для управления промежуточными реле, контакторами, электромагнитными клапанами и индикаторами. MOS-реле подходит для частых переключений и не имеет механически изнашиваемых контактов, RTB 18 обеспечивает клеммное подключение полевых цепей.

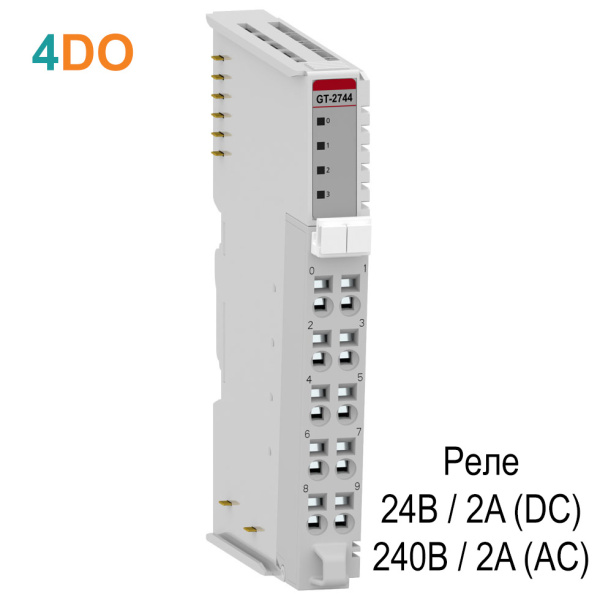

Модуль дискретного вывода GT-2744 серии G содержит 4 двунаправленных релейных канала. Контакты коммутируют нагрузку до 2 А при 24 В DC или 240 В AC, подключение выполняется через RTB 10. Время включения составляет до 5 мс, время отключения зависит от рода тока и достигает 15 мс для нагрузки AC. GT-2744 применяют для управления контакторами, клапанами, сигнализацией и другими нагрузками постоянного или переменного тока. Релейный выход обеспечивает гальванически развязанный сухой контакт и не требует выбора схемы Sink или Source.

Модуль дискретного вывода GT-2764 серии G оснащен 4 твердотельными выходами на MOS-реле для коммутации нагрузок 24 В AC/DC. Максимальный ток равен 2 А на канал, суммарно до 8 А на модуль, полевые цепи подключаются к RTB 10. Задержка OFF-ON/ON-OFF составляет 1/3-3,5 мс. Этот модуль устанавливают в станции CREVIS серии G для построения выходных цепей шкафов автоматики и распределенных станций ввода/вывода. MOS-реле подходит для частых переключений и не имеет механически изнашиваемых контактов, допустимый ток следует проверять как для отдельного канала, так и для модуля в целом.

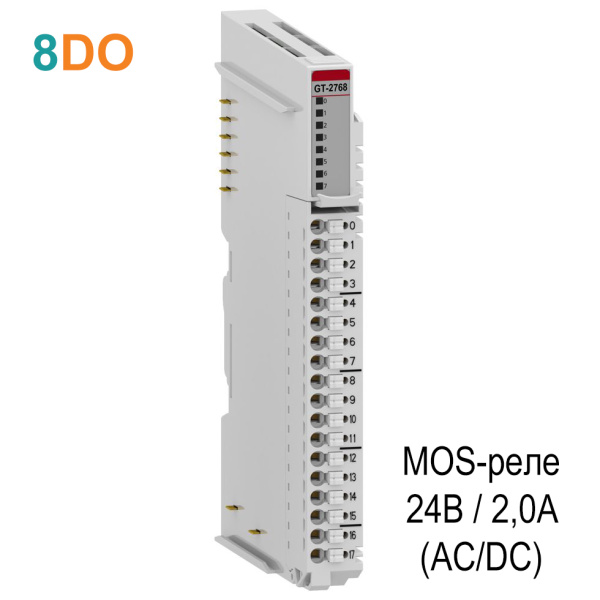

Модуль дискретного вывода GT-2768 серии G имеет восемь двунаправленных каналов на твердотельных MOS-реле. Каналы коммутируют нагрузку 24 В AC/DC с током до 2 А на канал и до 16 А на модуль, время включения не более 0,5 мс, выключения не более 3 мс. GT-2768 рассчитан на частоту переменного напряжения 47...63 Гц, обеспечивает оптическую изоляцию от логики и подключается через RTB 18. Модуль подходит для частых переключений без механического износа контактов.

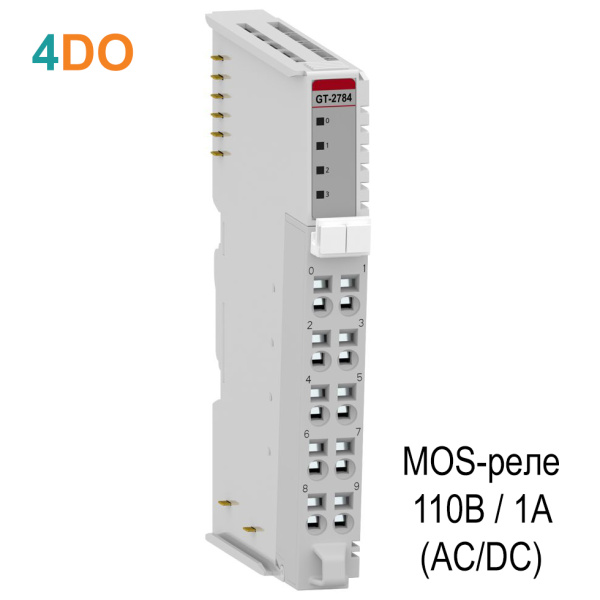

Модуль дискретного вывода GT-2784 серии G оснащен 4 твердотельными выходами на MOS-реле для коммутации нагрузок 110 В AC/DC. Максимальный ток равен 1 А на канал, суммарно до 4 А на модуль, полевые цепи подключаются к RTB 10. Задержка OFF-ON/ON-OFF составляет 1-1,5/3 мс. GT-2784 используют для управления промежуточными реле, контакторами, электромагнитными клапанами и индикаторами. MOS-реле подходит для частых переключений и не имеет механически изнашиваемых контактов, RTB 10 обеспечивает клеммное подключение полевых цепей.

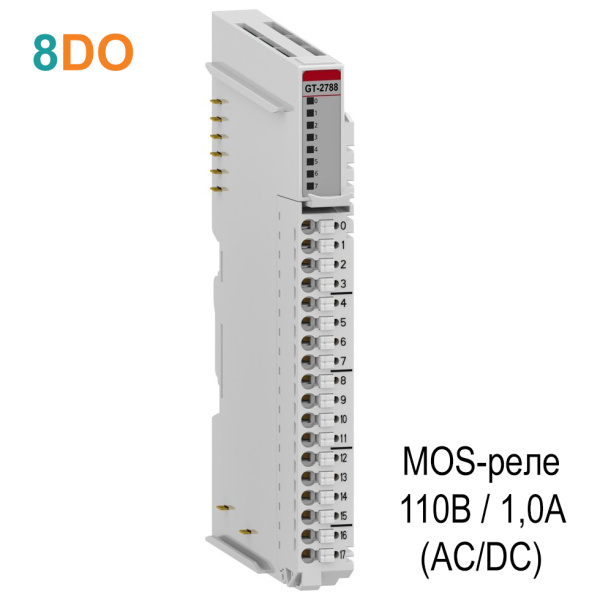

Модуль вывода дискретных сигналов GT-2788 серии G оснащен 8 твердотельными выходами на MOS-реле для коммутации нагрузок 110 В AC/DC. Максимальный ток равен 1 А на канал, суммарно до 8 А на модуль, полевые цепи подключаются к RTB 18. Задержка OFF-ON/ON-OFF составляет 1/3,5 мс. Модель подходит для передачи команд от ПЛК к исполнительным устройствам станков и технологических линий. RTB 18 обеспечивает клеммное подключение полевых цепей, а при выборе необходимо учитывать тип выхода и суммарный ток подключенных нагрузок.

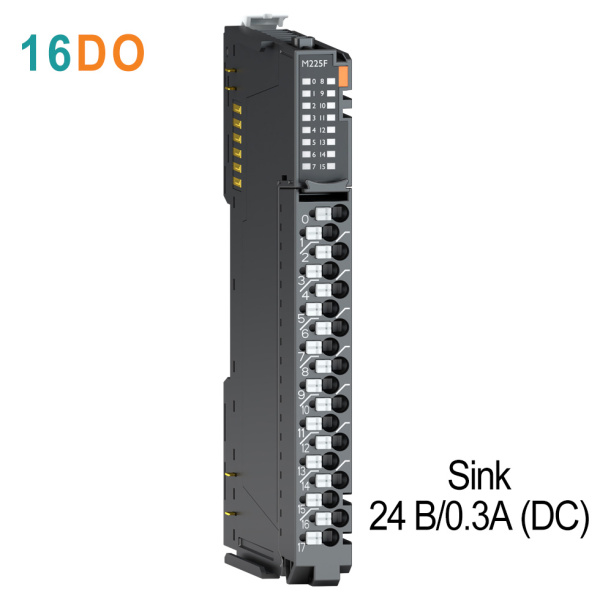

Модуль дискретного вывода M225F серии M содержит 16 транзисторных Sink-каналов для нагрузок 24 В DC. Допустимая нагрузка: до 0,3 А на канал, суммарно 4,8 А на модуль. Подключение выполняется через RTB 18, задержка включения/отключения составляет 0,5 мс/0,5 мс. Предусмотрена защита от короткого замыкания. Модуль используют для управления клапанами, контакторами, лампами и другими дискретными исполнительными устройствами. Поддержка горячей замены позволяет заменить модуль без отключения остальных устройств станции. При подборе учитывают схему Sink, ток канала и модуля, напряжение нагрузки и тип разъема.

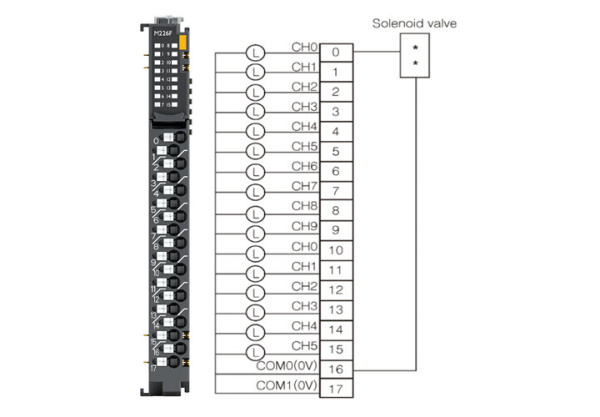

Модуль дискретного вывода M226F серии M содержит 16 транзисторных Source-каналов для нагрузок 24 В DC. Допустимая нагрузка: до 0,3 А на канал, суммарно 4,8 А на модуль. Подключение выполняется через RTB 18, задержка включения/отключения составляет 0,3 мс/0,3 мс. Предусмотрена защита от короткого замыкания. Модуль используют для управления клапанами, контакторами, лампами и другими дискретными исполнительными устройствами. Поддержка горячей замены позволяет заменить модуль без отключения остальных устройств станции. При подборе учитывают схему Source, ток канала и модуля, напряжение нагрузки и тип разъема.

Модуль дискретного вывода M2368 серии M содержит 8 транзисторных каналов Source с раздельными общими контактами Multi-COM. Выходы рассчитаны на нагрузку 24 В DC до 0,5 А на канал и 4 А на модуль, предусмотрены защита от короткого замыкания, перегрузки и перегрева. Подключение выполняется через RTB 18. M2368 применяют для управления группами исполнительных устройств с раздельными общими цепями. Поддержка горячей замены позволяет заменить модуль без отключения остальных устройств станции.

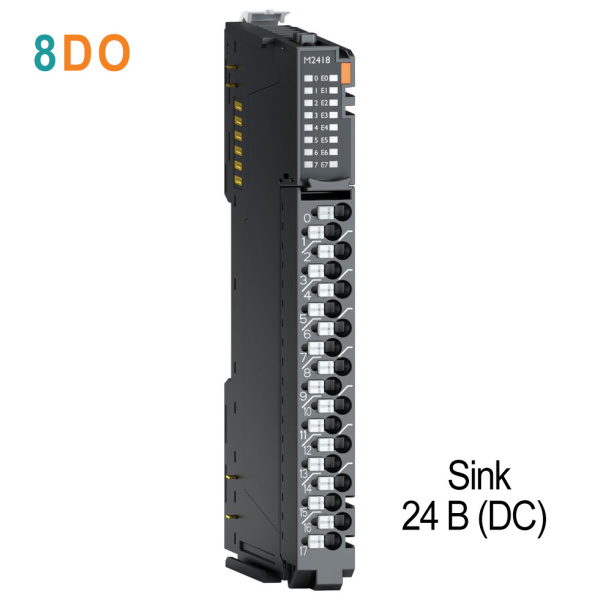

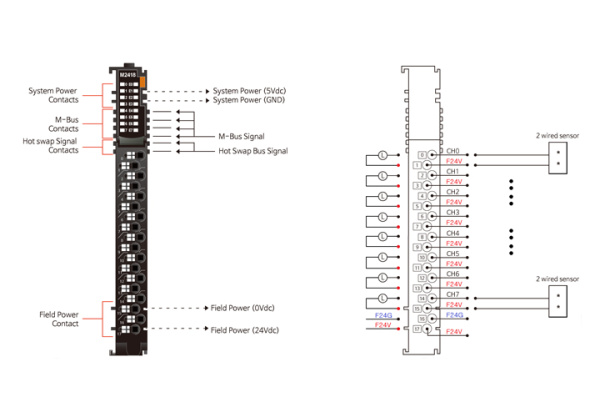

Модуль дискретного вывода M2418 серии M содержит 8 транзисторных Sink-каналов для нагрузок 24 В DC. Допустимая нагрузка: до 0,5 А на канал, суммарно 4 А на модуль. Подключение выполняется через RTB 18, задержка включения/отключения составляет 0,05 мс/0,4 мс. Предусмотрена защита от короткого замыкания. Модуль используют для управления клапанами, контакторами, лампами и другими дискретными исполнительными устройствами. Поддержка горячей замены позволяет заменить модуль без отключения остальных устройств станции. При подборе учитывают схему Sink, ток канала и модуля, напряжение нагрузки и тип разъема.

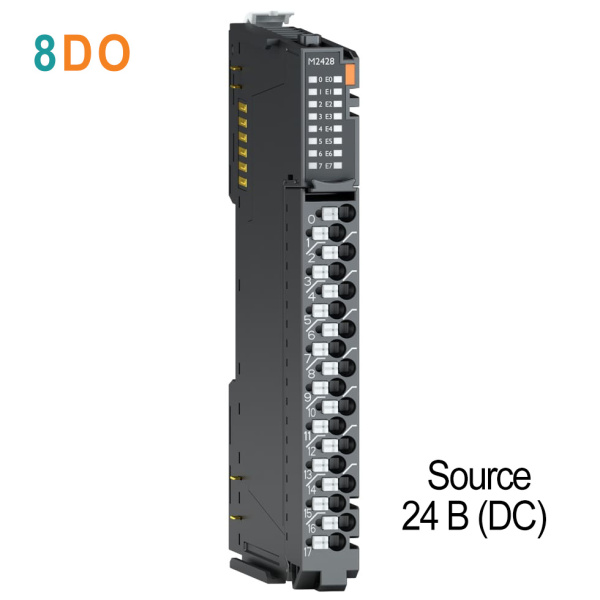

Модуль дискретного вывода M2428 серии M содержит 8 транзисторных Source-каналов для нагрузок 24 В DC. Допустимая нагрузка: до 0,5 А на канал, суммарно 4 А на модуль. Подключение выполняется через RTB 18, задержка включения/отключения составляет 0,1 мс/0,5 мс. Предусмотрена защита от короткого замыкания. Модуль используют для управления клапанами, контакторами, лампами и другими дискретными исполнительными устройствами. Поддержка горячей замены позволяет заменить модуль без отключения остальных устройств станции. При подборе учитывают схему Source, ток канала и модуля, напряжение нагрузки и тип разъема.

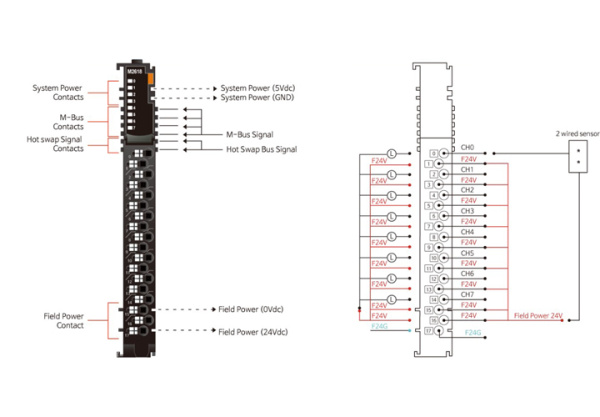

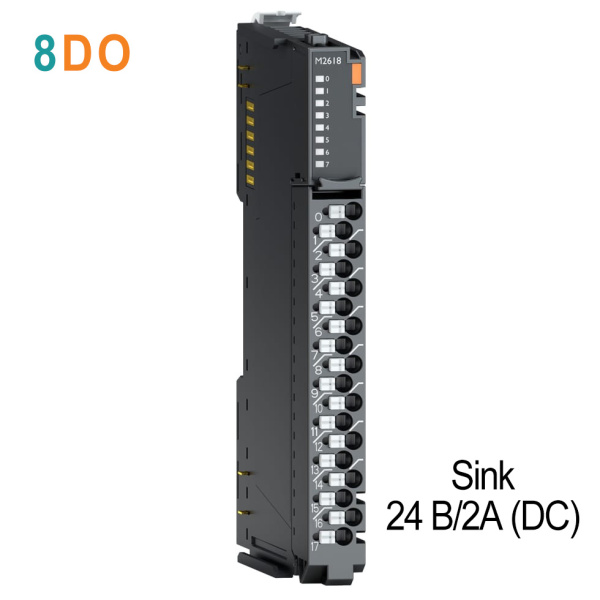

Модуль дискретного вывода M2618 серии M содержит 8 транзисторных Sink-каналов для нагрузок 24 В DC. Допустимая нагрузка: до 2 А на канал, суммарно 10 А на модуль. Подключение выполняется через RTB 18, задержка включения/отключения составляет 0,3 мс/0,5 мс. Модуль используют для управления клапанами, контакторами, лампами и другими дискретными исполнительными устройствами. Поддержка горячей замены позволяет заменить модуль без отключения остальных устройств станции. При подборе учитывают схему Sink, ток канала и модуля, напряжение нагрузки и тип разъема.

Модуль дискретного вывода M2628 серии M содержит 8 транзисторных каналов Source для нагрузок 24 В DC. Допустимый ток составляет 2 А на канал, суммарно до 10 А на модуль, подключение выполняется через RTB 18. Задержка OFF-ON/ON-OFF составляет 0,3/0,5 мс. Multi-COM позволяет разделить выходные цепи по отдельным общим линиям. Предусмотрена защита от короткого замыкания. M2628 используют для управления промежуточными реле, контакторами, электромагнитными клапанами и индикаторами. При подборе важно согласовать исполнение Source со схемой подключения нагрузки, RTB 18 обеспечивает клеммное подключение полевых цепей. Горячая замена позволяет обслуживать модуль без отключения всей сборки.

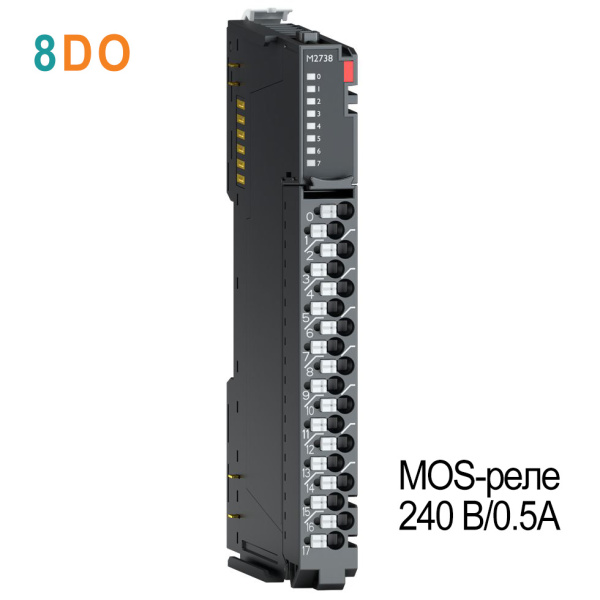

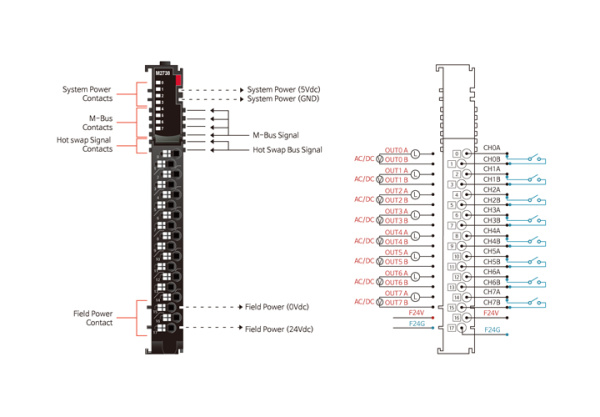

Модуль дискретного вывода M2738 серии M содержит 8 двунаправленных каналов на MOS-реле для нагрузок AC/DC до 240 В. Допустимый ток составляет до 0,5 А на канал, подключение выполняется через RTB 18, время включения не более 0,5 мс, отключения не более 3 мс. M2738 используют для бесконтактной коммутации цепей постоянного и переменного тока без механического износа контактов. Поддержка горячей замены позволяет заменить модуль без отключения остальных устройств станции.

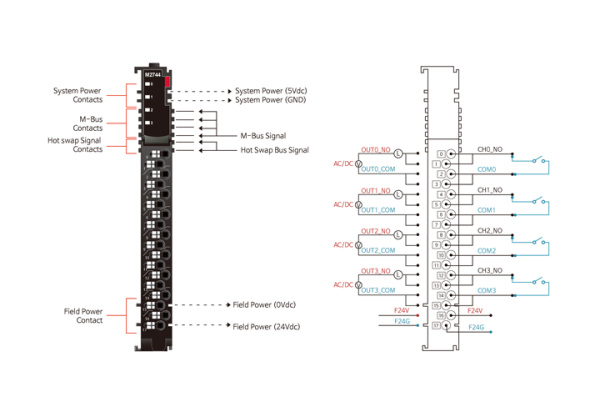

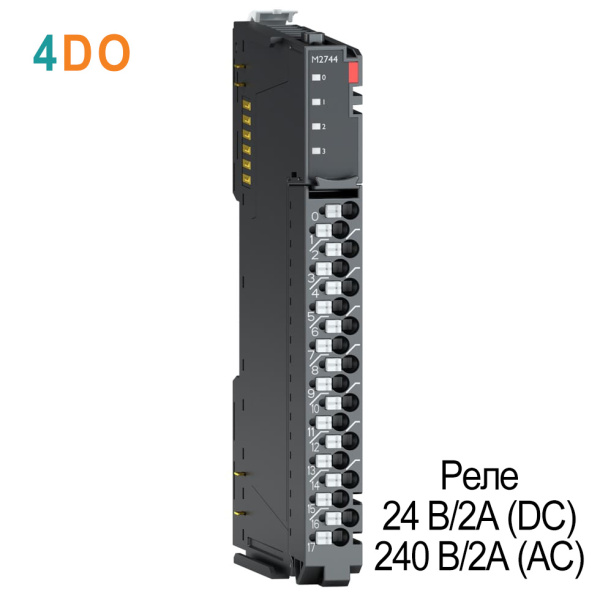

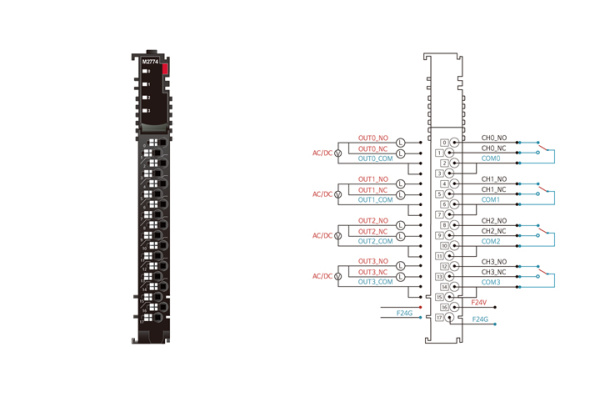

Релейный модуль дискретного вывода M2744 серии M содержит четыре нормально разомкнутых контакта SPST-NO. Каждый канал коммутирует резистивную нагрузку до 2 А при 24 В DC или 240 В AC, время включения до 7 мс, выключения до 14 мс для переменного напряжения. M2744 поддерживает горячую замену, имеет оптическую изоляцию цепей от логики и подключается через RTB 18. Модуль применяют для коммутации цепей постоянного и переменного тока.

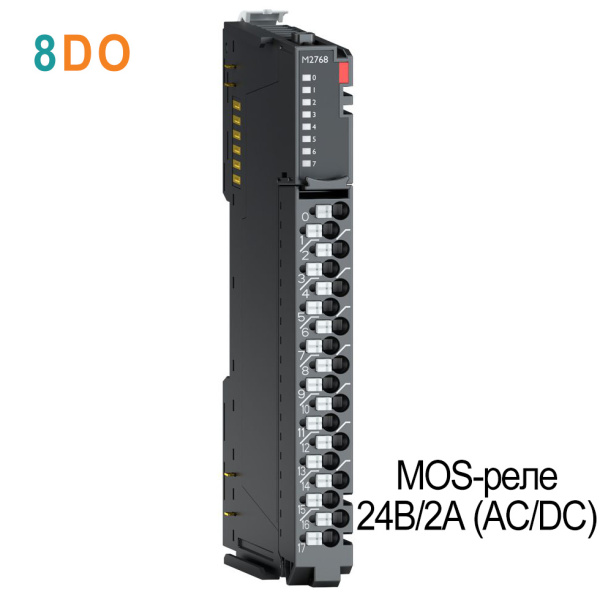

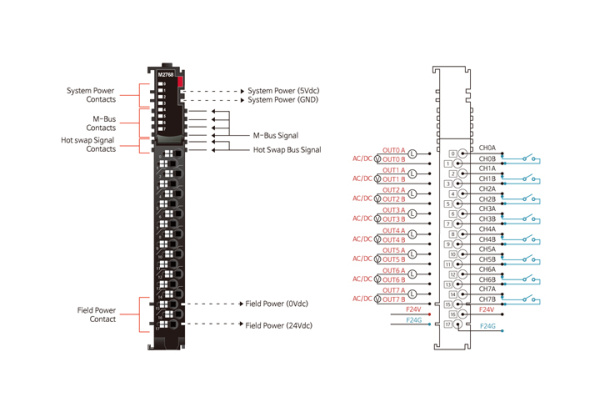

Модуль вывода дискретных сигналов M2768 серии M оснащен 8 твердотельными выходами на MOS-реле для коммутации нагрузок 24 В AC/DC. Максимальный ток равен 2 А на канал, суммарно до 16 А на модуль, полевые цепи подключаются к RTB 18. Задержка OFF-ON/ON-OFF составляет 1/3 мс. При комплектации станции M2768 выбирают с учетом напряжения нагрузки, схемы выхода и способа подключения. RTB 18 обеспечивает клеммное подключение полевых цепей, модуль подходит для коммутации дискретных нагрузок в системах управления оборудованием. Горячая замена позволяет обслуживать модуль без отключения всей сборки.
